X8151MT (400x530)
Прямокутний промисловий люк X8151MT
Прямокутний промисловий люк X8151MT (400x530 mm) — це промислова конструкція з дуже широким спектром застосувань. Для цього люка доступні такі варіанти виконання:
- чорна сталь S235JR,
- нержавіюча сталь AISI 316L (пасивоване оздоблення),
- нержавіюча сталь AISI 316L (поліроване оздоблення).
Також доступні два варіанти висоти фланця: 50 mm або 80 mm. Додатково люк виготовляється:
- у версії з одним важелем,
- у версії з двома важелями.
Люк призначений для монтажу у бічній частині (обшивці) резервуарів з чорної або нержавіючої сталі, а також інших промислових пристроїв. Важелі люка, встановлені на міцних шарнірах, забезпечують безпечне відкривання та закривання кришки. Ручки люка, своєю чергою, гарантують належний притиск і герметичність закриття кришки.
Конструкція люка дає змогу здійснювати вільний огляд внутрішнього простору камери або резервуара, у якому змонтовано люк.
Застосування промислового люка X8151MT
Основні сфери застосування цього типу люка такі:
- резервуари з нержавіючої або чорної сталі,
- промислові камери,
- інші процесні пристрої, що використовуються в промислових умовах.
Плануючи використання люка цього типу в конкретному застосуванні, обов’язково слід урахувати властивості матеріалів, з яких він виготовлений, щоб уникнути проблем із корозією, стійкістю до температури та впливу хімічних чинників.
Версія з одним важелем

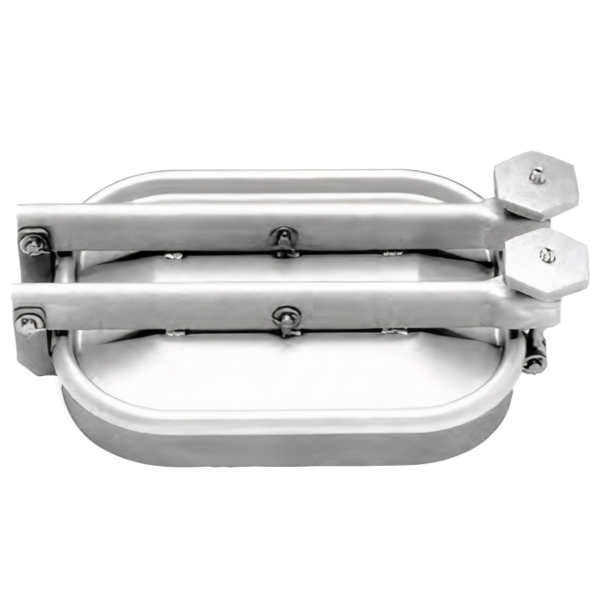

Версія з двома важелями
Версія з одним важелем
| Модель | H [mm] |
SP [mm] |
Макс. [bar] |
Вага [kg] |
Матеріал | Оздоблення |
|---|---|---|---|---|---|---|
|
231 8151 MT |
50 | 8 | 0.6/-0.5 | 16.0 | S235JR | - |
|
231 8181 MT |
80 | 8 | 0.6/-0.5 | 16.0 | S235JR | - |
|
232 8151 MT |
50 | 8 | 0.6/-0.5 | 16.0 | AISI 316L | пасивація |
|
232 8181 MT |
80 | 8 | 0.6/-0.5 | 16.0 | AISI 316L | пасивація |
|
232 8151 MTP |
50 | 8 | 0.6/-0.5 | 16.0 | AISI 316L | полірування |
|
232 8181 MTP |
80 | 8 | 0.6/-0.5 | 16.0 | AISI 316L | полірування |
Розміри на технічному кресленні, пов’язані з параметром висоти фланця (H), наведені для значення 50 mm.
Версія з двома важелями
| Модель | H [mm] |
SP [mm] |
Макс. [bar] |
Вага [kg] |
Матеріал | Оздоблення |
|---|---|---|---|---|---|---|
|
231 8153 MT |
50 | 8 | 0.6/-0.5 | 19.5 | S235JR | - |
|
231 8183 MT |
80 | 8 | 0.6/-0.5 | 19.5 | S235JR | - |
|
232 8153 MT |
50 | 8 | 0.6/-0.5 | 19.5 | AISI 316L | пасивація |
|
232 8183 MT |
80 | 8 | 0.6/-0.5 | 19.5 | AISI 316L | пасивація |
|
232 8153 MTP |
50 | 8 | 0.6/-0.5 | 19.5 | AISI 316L | полірування |
|
232 8183 MTP |
80 | 8 | 0.6/-0.5 | 19.5 | AISI 316L | полірування |
Розміри на технічному кресленні, пов’язані з параметром висоти фланця (H), наведені для значення 50 mm.
Parametry techniczne
| Seria produktowa | Seria X |
|---|---|
| Wymiar | L (dłuższy bok włazu między 501-700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 50-80 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | do -0.5 bar |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 316/316L, Inny |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | INOX, Inny |
