P23-201 (314x424 / 410x534)

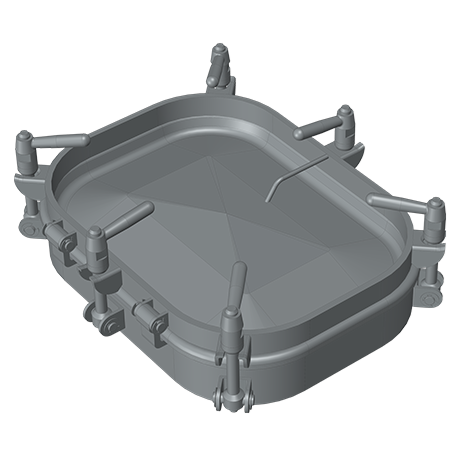

Прямокутний люк з нержавіючої сталі Boyer P23-201
Серія охоплює моделі: P23-201, P23-202, P23-203, P23-204
Прямокутні люки Boyer P23-201/P23-203 вертикальні та горизонтальні P23-202/P23-204 відзначаються високою міцністю та довговічністю. Їх монтують у бокові стінки резервуарів як з надлишковим тиском, так і безтискових, виготовлених з нержавіючої сталі. Вони також можуть використовуватися як верхні люки.
Відкидні кришки цих люків, що відкриваються назовні, оснащуються двома завісами та рукояткою, завдяки чому піднімати їх просто й безпечно. Прижимні елементи, розташовані по периметру кришки, разом з відповідним ущільненням забезпечують належну герметичність вузла. Складові елементи люка виготовляються з нержавіючої сталі марок AISI 304L та/або AISI 316L.
Прямокутний люк з нержавіючої сталі Boyer P23-201 успішно застосовується в усіх типах установок, де необхідно забезпечити високий рівень гігієни та/або підвищену стійкість до корозії. Можливе виконання спеціальної версії люка для використання в зонах, небезпечних щодо вибуху, – ATEX для неелектричного обладнання.
Прямокутний люк P23-201 – застосування
Прямокутні люки Boyer P23-201 встановлюють у різноманітних резервуарах з надлишковим тиском та технологічному обладнанні. Основні області застосування цього типу люка:
- харчова промисловість і молочна галузь,
- виробництво напоїв та алкоголю,
- переробка овочів і фруктів.
Завдяки своїй універсальній конструкції та широкому вибору матеріалів ущільнень цей люк може застосовуватися також у таких сферах:
- біотехнологія,
- хімічна та нафтохімічна промисловість,
- косметична промисловість та суміжні галузі.
Про продукцію Boyer
Продукція французького заводу Boyer гарантує найвищу якість виготовлення та тривалий термін служби. Увага до кожної деталі в процесі виробництва забезпечує, що ці люки відзначаються винятковою міцністю, зручністю експлуатації й привабливим зовнішнім виглядом.
Вони чудово підходять усюди, де потрібно використати продукт із найвищими стандартами. Саме тому люки марки Boyer належать до найпопулярніших у Європі.

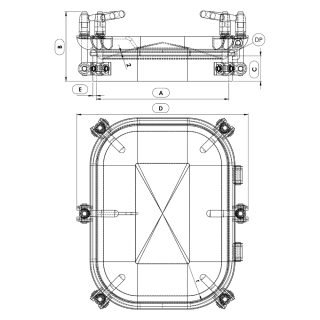

| Модель | A [mm] | C [mm] | E [mm] | B [mm] | D [mm] | Ручки | Макс. [бар] | Вакуум [бар] | Вага [кг] |
|---|---|---|---|---|---|---|---|---|---|
| P23-201 | 314x424 | 60 | 8 | 155 | 402 | 6 | 1.6 | 0.8 | 13.0 |
| P23-202 | 424x314 | 60 | 8 | 155 | 480 | 6 | 1.6 | 0.8 | 13.0 |
| P23-203 | 410x534 | 60 | 8 | 155 | 498 | 6 | 1.2 | 0.9 | 18.0 |
| P23-204 | 534x410 | 60 | 8 | 155 | 590 | 6 | 1.2 | 0.9 | 18.0 |
Parametry techniczne
| Seria produktowa | Boyer |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy prostokątne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 60 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | od -0.51 do -1.0 bar |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Silikon (high temperature - do 250°C), Viton, Inny |
| Materiał pokrętła | INOX, Inny |
