E129 (530x406)

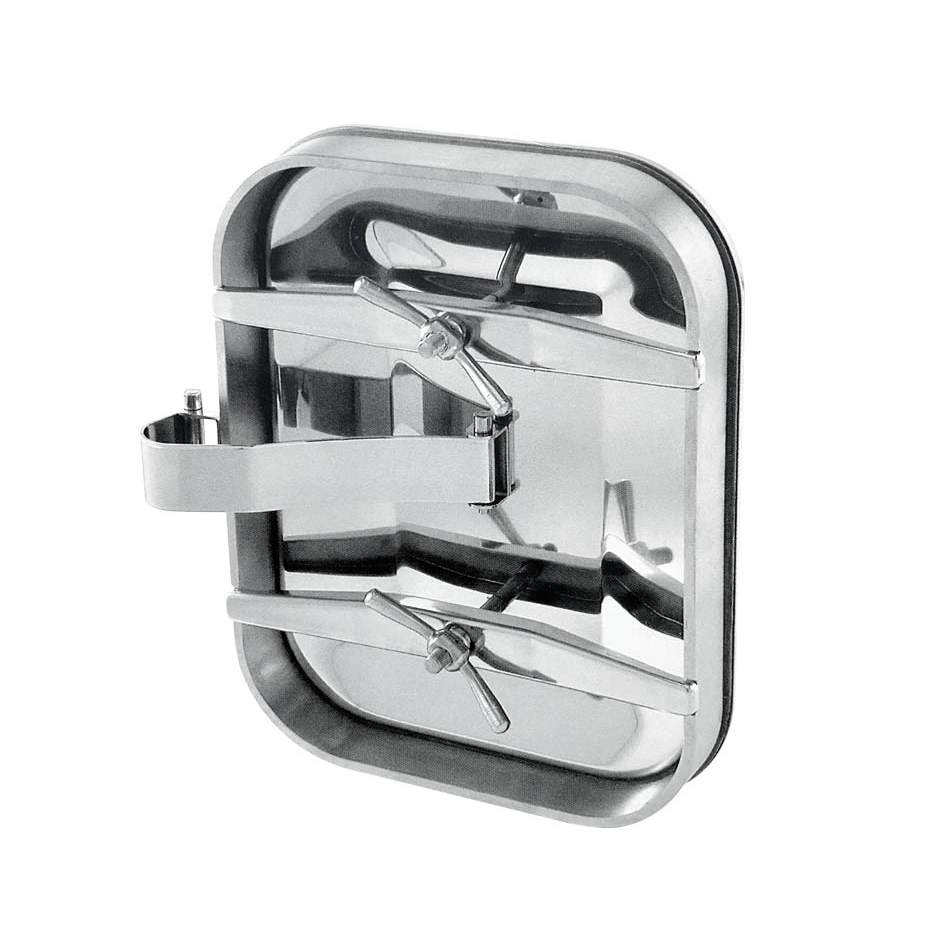

Прямокутний люк з нержавіючої сталі E129
Прямокутний люк з нержавіючої сталі E129 – це вертикальний люк, який відкривається всередину резервуара. Двері люка E129 оснащуються завісою, завдяки чому відкривання є простим і безпечним. Завіса також відповідає за стабілізацію відчинених дверей, що в результаті полегшує всі роботи, пов’язані з поточним обслуговуванням. Цю модель насамперед монтують у бічній обшивці резервуарів з нержавіючої та кислотостійкої сталі.
Застосування люка овального E129
Основні галузі, в яких використовується люк E129, це промисловість:
- харчова,
- переробки овочів і фруктів,
- молочна.
Прямокутний люк E129 успішно застосовують також у різноманітних установках, де потрібна корозійна стійкість, за умови що робоче середовище враховує параметри матеріалів, використаних для його виготовлення.

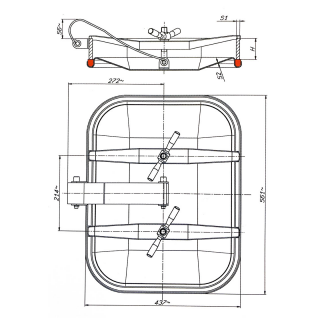

| Модель | H [mm] | S1 [mm] | S2 [mm] | Макс. [бар] |
|---|---|---|---|---|
| E129 | 60 | 10 | 2.5 | 1.8 |
| E129/A | 100 | 10 | 2.5 | 1.8 |
| E129/B | 60 | 12 | 2.5 | 1.8 |
| E129/C | 100 | 12 | 2.5 | 1.8 |
Parametry techniczne
| Seria produktowa | Seria E |
|---|---|
| Wymiar | L (dłuższy bok włazu między 501-700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 10.0-12.0 mm |
| Sposób otwierania | Do wewnątrz |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, Silikon |
| Materiał pokrętła | INOX |
