E129/1 (530x406)
Прямокутний люк з нержавіючої сталі E129/1
Прямокутний люк з нержавіючої сталі E129/1 — це вертикальний люк, який відкривається всередину резервуара. Дверцята люка E129/1 оснащуються завісою, завдяки чому відкривання є простим і безпечним. Завіса також слугує для фіксації відкритих дверцят, що, у свою чергу, полегшує всі роботи, пов’язані з поточним обслуговуванням. Цю модель насамперед монтують у бічній обшивці резервуарів з нержавіючої та кислотостійкої сталі.
Характерною особливістю люка E129/1 є можливість обертання кришки після відкриття люка (завдяки центрально розташованому штирю, на якому закріплена кришка). Таке рішення особливо зручне у разі частих інспекцій і проведення робіт з обслуговування всередині резервуара.
Застосування овального люка E129/1
Основні галузі, в яких застосовується люк E129/1, це промисловість:
- харчова,
- переробки овочів і фруктів,
- молочна.
Прямокутний люк E129/1 також успішно використовується в усіх типах застосувань, де потрібна стійкість до корозії, за умови, що робоче середовище відповідає параметрам матеріалів, з яких він виготовлений.

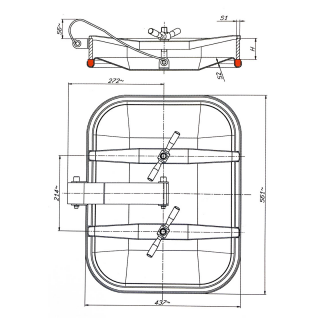

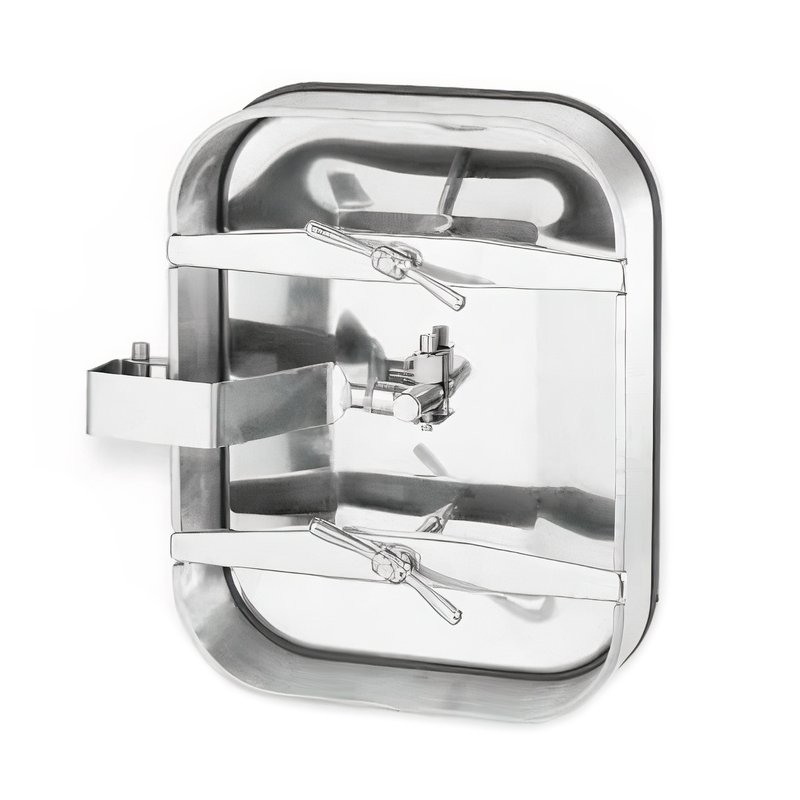

*На кресленні не показано завісу, що дає змогу обертати кришку (завісу видно на фотографії).
| Модель | H [мм] | S1 [мм] | S2 [мм] | Макс. [бар] |
|---|---|---|---|---|
| E129/1 | 60 | 10 | 2.5 | 1.8 |
| E129/1/A | 100 | 10 | 2.5 | 1.8 |
| E129/1/B | 60 | 12 | 2.5 | 1.8 |
| E129/1/C | 100 | 12 | 2.5 | 1.8 |
Parametry techniczne
| Seria produktowa | Seria E |
|---|---|
| Wymiar | L (dłuższy bok włazu między 501-700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 10.0-12.0 mm |
| Sposób otwierania | Do wewnątrz |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | INOX |
