E123 (424x316)

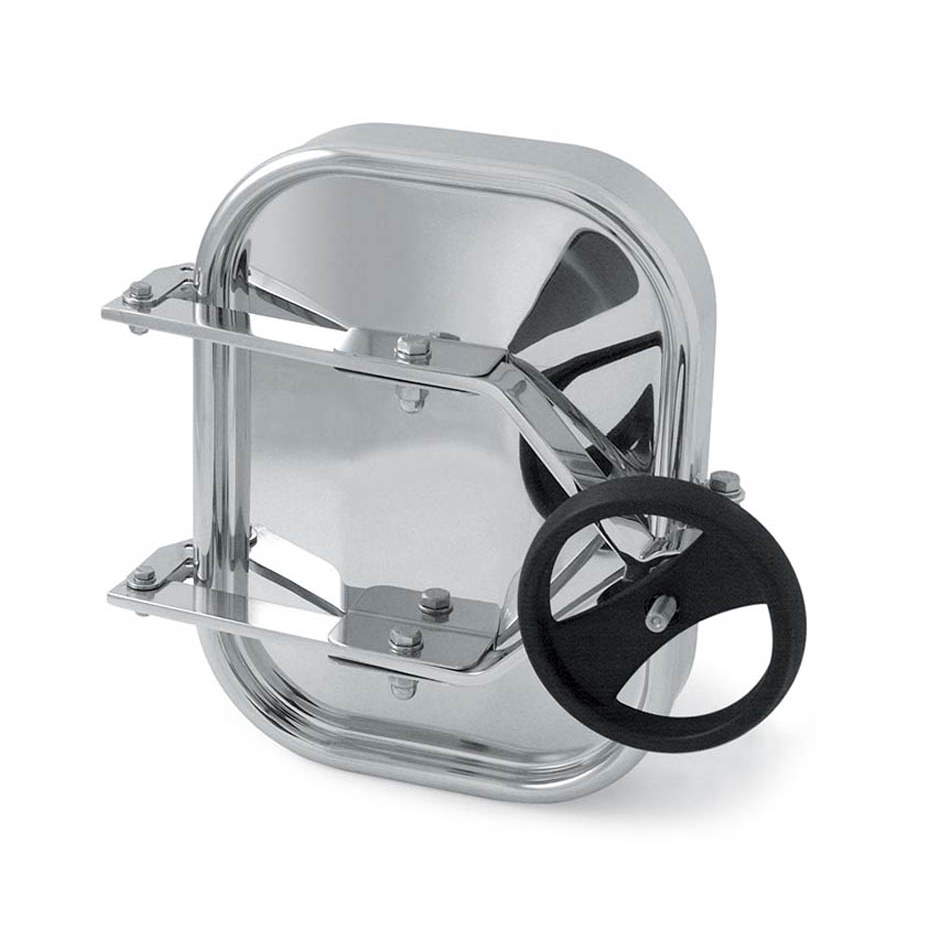

Прямокутний люк з нержавіючої сталі E123
Прямокутний люк з нержавіючої сталі E123 — це вертикальний люк, який відкривається назовні резервуару. Кришка люка E123 оснащується подвійним шарніром, завдяки чому відкривання є простим і безпечним. Шарнір також забезпечує стабілізацію відкритої кришки, що в результаті полегшує всі роботи, пов’язані з поточним обслуговуванням. Цю модель насамперед монтують у бічній обшивці резервуарів з нержавіючої та кислотостійкої сталі.
Застосування прямокутного люка E123
Основні галузі, в яких використовується люк E123, — це харчова промисловість, переробка овочів і фруктів, молочна промисловість. Прямокутний люк E123 успішно застосовується також у будь-яких типах установок з підвищеними вимогами до корозійної стійкості, за умови, що робоче середовище відповідає параметрам матеріалів, використаних для його виготовлення.

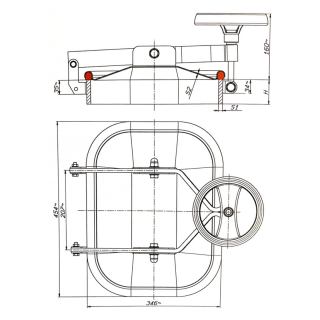

| Модель | H [mm] | S1 [mm] | S2 [mm] | Макс. [bar] |
|---|---|---|---|---|
| E123 | 60 | 10 | 2 | 0.7 |
| E123/A | 100 | 10 | 2 | 0.7 |
Parametry techniczne
| Seria produktowa | Seria E |
|---|---|
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 10.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Browarnictwo, Chemia, Mleczarstwo, Winiarstwo |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, Silikon |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
