E122 (316x424)

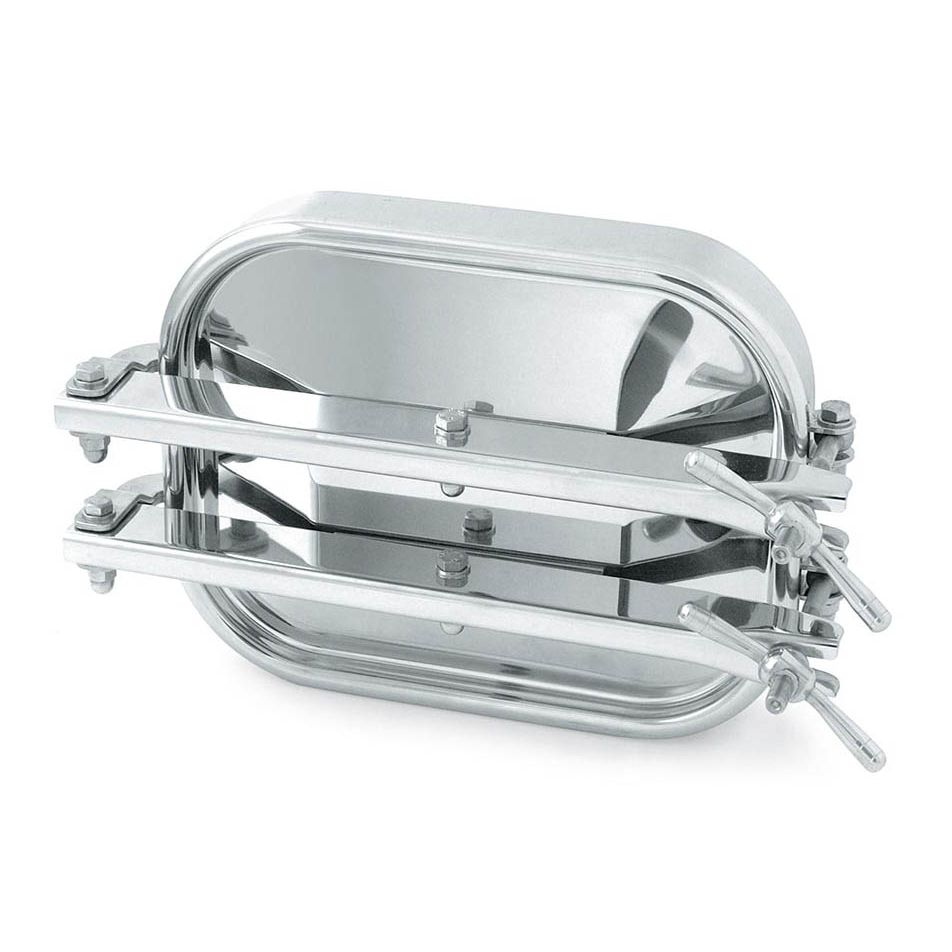

Прямокутний люк з нержавіючої сталі E122
Прямокутний люк з нержавіючої сталі E122 — це горизонтальний люк, який відкривається назовні резервуара. Кришку люка E122 оснащують двома завісами, завдяки чому відкривання є простим і безпечним. Завіси також фіксують кришку у відкритому положенні, що в результаті полегшує усі роботи, пов’язані з поточним обслуговуванням. Цю модель переважно монтують у бічній обшивці резервуарів з нержавіючої та кислотостійкої сталі.
Застосowanie люка prostokątnego E122
Основні галузі, де використовується люк E122, – це харчова промисловість, кондитерське виробництво, переробка овочів і фруктів, молочна промисловість. Прямокутний люк E122 також успішно застосовується в різноманітних установках, де потрібна стійкість до корозії, за умови, що робоче середовище відповідає параметрам матеріалів, використаних для його виготовлення.

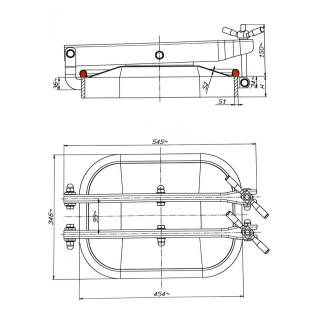

| Модель | H [мм] | S1 [мм] | S2 [мм] | Макс. [бар] |
|---|---|---|---|---|
| E122 | 60 | 10 | 2 | 1.0 |
| E122/A | 100 | 10 | 2 | 1.2 |
Parametry techniczne
| Seria produktowa | Seria E |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy prostokątne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 10.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Browarnictwo, Chemia, Mleczarstwo, Produkcja spożywcza, Winiarstwo |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, Silikon |
| Materiał pokrętła | INOX |
