C68 (400x450)
Прямокутний люк C68 (400x450 mm)

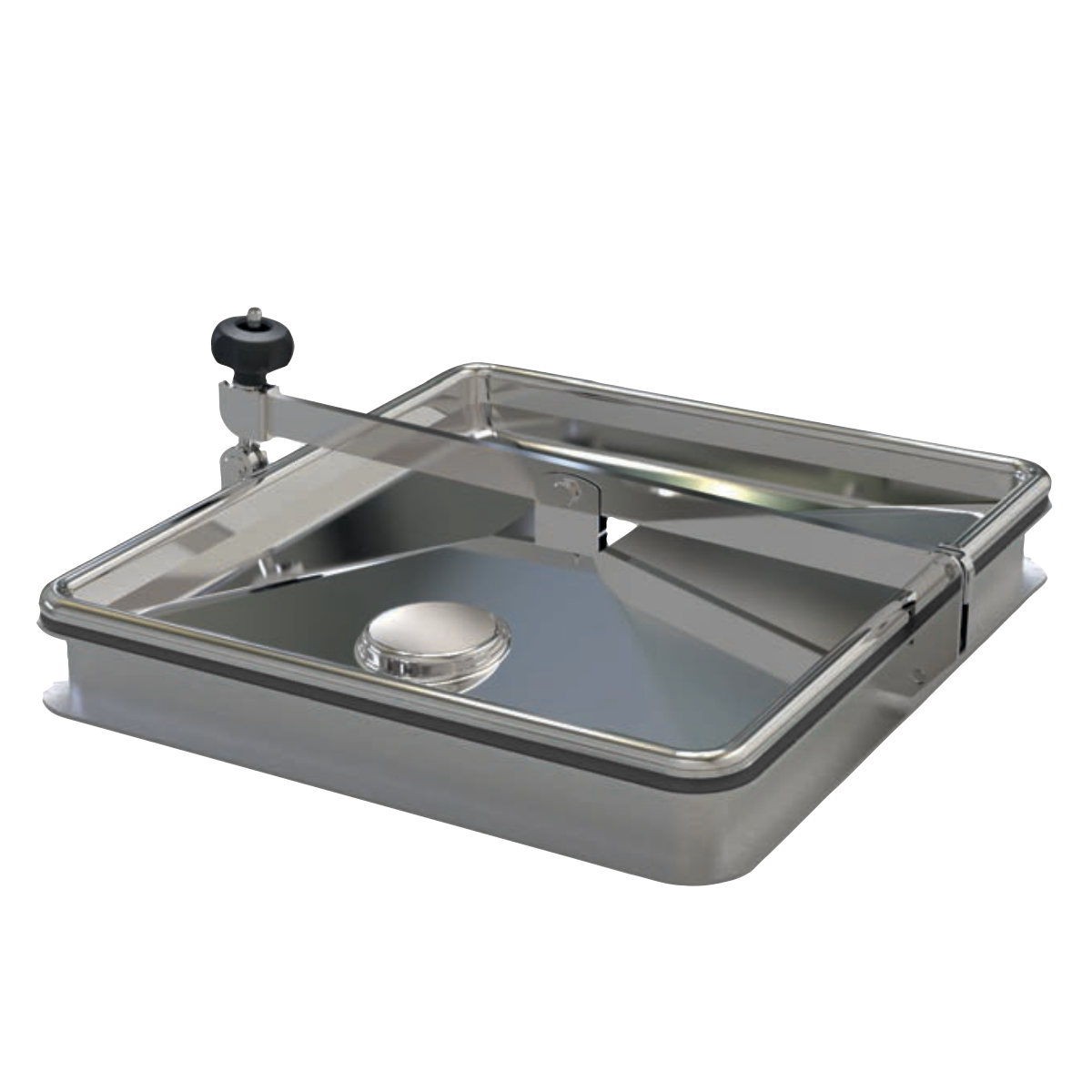

Прямокутний люк C68 (400×450 mm) з нержавіючої сталі призначений для монтажу в резервуарах, а також у різноманітному процесному обладнанні, камерах або каналах. Розмір 400×450 mm по світлу отвору дає змогу використовувати люк як для завантаження, так і для сервісного обслуговування чи інспекцій.
Прямокутний люк C68 оснащений кришкою , що відкривається назовні резервуара. Компактна й міцна конструкція забезпечує надійну роботу люка всюди, де є потреба часто відкривати кришку для контролю процесу або засипання сировини. Також підходить як ревізійний люк чи елемент безпеки камер з вимірювальною апаратурою. Цю модель розроблено насамперед для монтажу в даху резервуара з нержавіючої сталі із нержавіючої та кислотостійкої сталі, однак спеціальний виступ у нижній частині фланця дає змогу встановлювати люк також у цементну основу.
Стандартно люк C68 виготовляють з нержавіючої сталі марки AISI 304, а за бажанням — зі сталі марки AISI 316L. Широкий вибір матеріалів, що застосовуються для виготовлення ущільнень, дозволяє використовувати люк у контакті з широким спектром робочих середовищ (рідин, розчинів).
Застосування прямокутного люка з нержавіючої сталі C68
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв та алкогольної продукції,
- хімічна та біотехнологічна промисловість,
- резервуари з нержавіючої сталі різних розмірів,
- вимірювальні камери.
Люк ефективно застосовують усюди, де його використання відповідає параметрам матеріалів, з яких він виготовлений.

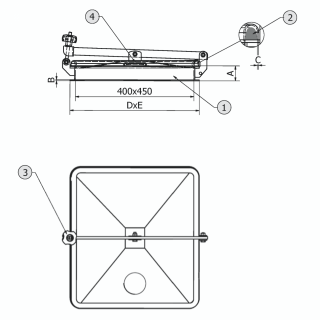

| Модель | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | Макс. [бар] |
|---|---|---|---|---|---|---|
| C68 | 50 | 3 | 1.5 |
431 |
474 | 0.02 |
| Символ | Елемент |
|---|---|
| 1 | рама/фланець |
| 2 | ущільнення |
| 3 | ручка |
| 4 | кришка |
Parametry techniczne
| Seria produktowa | Seria C |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 50 mm |
| Grubość ścianki kołnierza (w mm) | 3.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
