A654L (280x400)

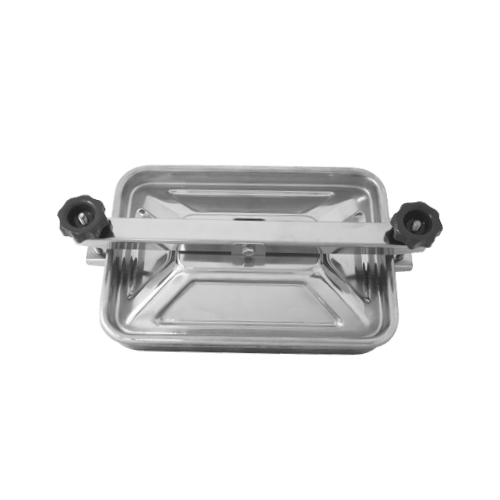

Прямокутний люк A654L
Прямокутний люк A654L горизонтальний із знімною кришкою. Завдяки компактним розмірам і міцній конструкції люк ідеально підходить для місць, де доступ до внутрішнього простору резервуара не потрібен надто часто, або коли резервуар працює зі знятою кришкою. Люк дає змогу за потреби швидко закрити та ущільнити доступний отвір.
Цю модель розроблено спеціально для монтажу у верхньому днищі (даху) резервуарів з нержавіючої та кислотостійкої сталі. Стандартно люк A654L виготовляється з нержавіючої сталі марки AISI 304, а опційно — зі сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виготовлення ущільнень, дозволяє використовувати люк з багатьма робочими середовищами (рідинами, розчинами).
Застосування прямокутного люка з нержавіючої сталі A654L
Основні області застосування:
- харчова промисловість,
- виробництво напоїв та алкоголю,
- хімічна та біотехнологічна промисловість,
- малі резервуари, змішувачі тощо.
Люк ефективно застосовують скрізь там, де його використання відповідає параметрам матеріалів, з яких він виготовлений.
| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A654L | 275 | 405 |
50x6** 100x6 |
155 | 1.0 | 0.1 | 7.0 |
*Для стандартного виконання (HxSP1 = 50x6 mm).
**Стандартне виконання.
| Symbol | Element |
|---|---|
| V | ручка |
| B | важіль |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 50-100 mm |
| Grubość ścianki kołnierza (w mm) | 6.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Chemia, Produkcja spożywcza |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
