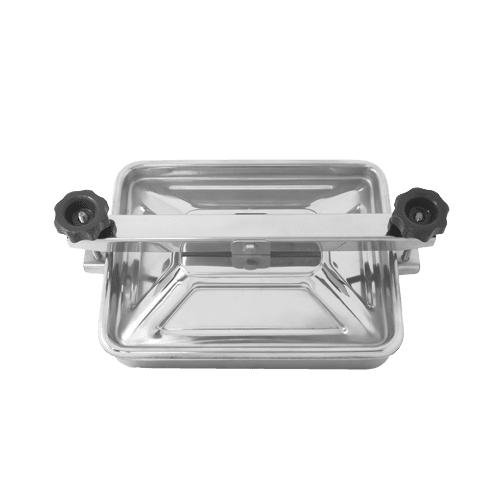

A653L (275x360)
Люк прямокутний A653L
Прямокутний люк A653L горизонтальний із знімною кришкою. Середні габарити та міцна конструкція роблять люк оптимальним вибором там, де доступ до внутрішньої частини резервуара не потрібен занадто часто або коли резервуар працює зі знятою кришкою. Люк дає змогу за потреби швидко закрити та герметизувати оглядовий отвір.
Цю модель розроблено для монтажу у верхньому днищі (даху) резервуарів з нержавіючої та кислотостійкої сталі. Стандартно люк A653L виготовляють із нержавіючої сталі марки AISI 304, а опційно – зі сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виготовлення ущільнень, дозволяє використовувати люк з багатьма робочими середовищами (рідинами, розчинами).
Застосування прямокутного люка з нержавіючої сталі A653L
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв та алкоголю,
- хімічна та біотехнологічна промисловість,
- малі резервуари, змішувачі тощо.
Люк ефективно використовується всюди, де параметри матеріалів, застосованих у його конструкції, дозволяють на таке використання.

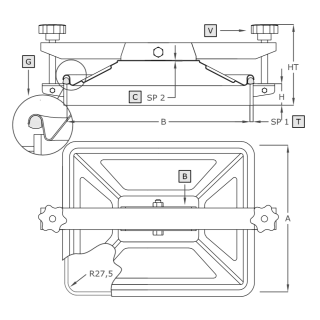

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Маса [kg] |
|---|---|---|---|---|---|---|---|
| A653L | 275 | 365 |
50x6** 100x6 |
150 | 1.0 | 0.1 | 6.5 |
*Для стандартного виконання (HxSP1 = 50x6 mm).
**Стандартне виконання.
| Symbol | Element |
|---|---|
| V | ручка |
| B | важіль |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 50-100 mm |
| Grubość ścianki kołnierza (w mm) | 6.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Chemia, Produkcja spożywcza |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
