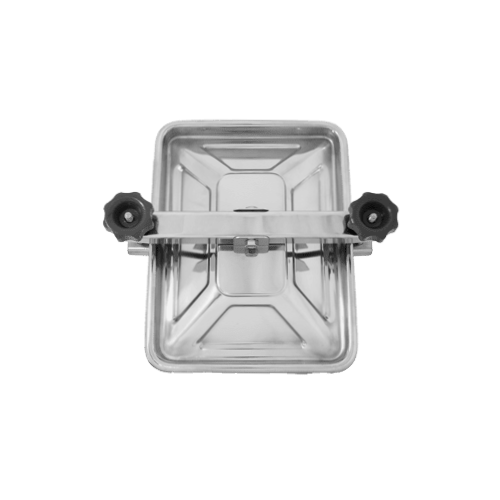

A653 (360x275)
Прямокутний люк A653
Прямокутний люк A653 вертикальний зі знімною кришкою. Середні габарити та міцна конструкція роблять цей люк оптимальним рішенням там, де доступ до внутрішньої частини резервуара не потрібен занадто часто або коли резервуар працює зі знятою кришкою. Люк дає змогу за потреби швидко закрити та герметизувати сервісний отвір.
Цю модель розроблено спеціально для монтажу у верхній днищі (даху) резервуарів з нержавіючої та кислотостійкої сталі. Стандартно люк A653 виготовляють з нержавіючої сталі марки AISI 304, а додатково можливе виконання зі сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виготовлення ущільнень, дозволяє використовувати люк для багатьох робочих середовищ (рідини, розчини).
Застосування прямокутного люка з нержавіючої сталі A653
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв і алкоголю,
- хімічна та біотехнологічна промисловість,
- малі резервуари, змішувачі тощо.
Люк ефективно застосовують скрізь, де параметри матеріалів, використаних для його виготовлення, дозволяють на таке використання.
| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A653 | 365 | 275 |
50x6** 100x6 |
150 | 1.0 | 0.1 | 6.0 |
*Для стандартного виконання (HxSP1 = 50x6 mm).
**Стандартне виконання.

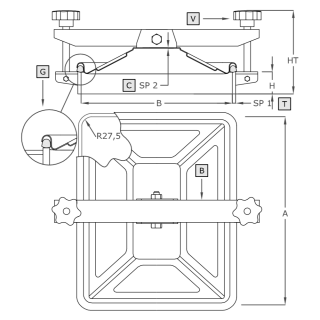

| Symbol | Element |
|---|---|
| V | ручка |
| B | плече |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 50-100 mm |
| Grubość ścianki kołnierza (w mm) | 6.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Chemia, Produkcja spożywcza |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
