A652L (245x310)

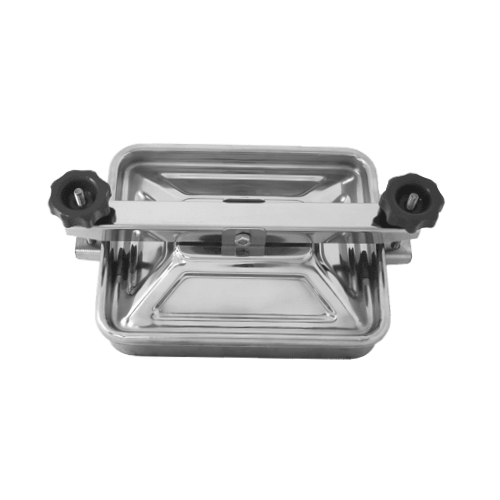

Прямокутний люк A652L
Прямокутний люк A652L горизонтальний із знімною кришкою. Середні габарити та міцна конструкція роблять цей люк оптимальним скрізь там, де доступ до внутрішньої частини резервуара не потрібен надто часто або коли резервуар працює зі знятою кришкою. Люк дає змогу за потреби швидко закрити та герметизувати оглядовий отвір.
Цю модель розроблено насамперед для монтажу у верхній днищі (дахові) резервуарів з нержавіючої та кислотостійкої сталі. Стандартно люк A652L виготовляється з нержавіючої сталі марки AISI 304, а за опцією — зі сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виготовлення ущільнень, дає змогу використовувати люк з багатьма робочими середовищами (рідинами, розчинами).
Застосowanie люку prostokątnego nierdzewnego A652L
Основні напрями zastosowania:
- харчова промисловість,
- виробництво напоїв і алкоголю,
- хімічна та біотехнологічна промисловість,
- невеликі резервуари, змішувачі тощо.
Люк успішно застосовують скрізь там, де його використання допускають параметри матеріалів, з яких він виготовлений.

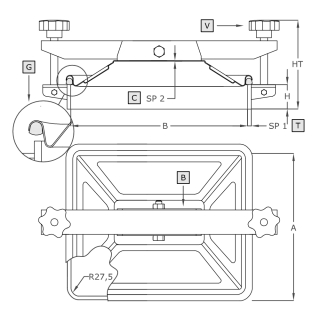

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A652L | 245 | 312 |
50x6** 30x6 100x6 |
145 | 1.0 | 0.3 | 5.4 |
*Для стандартного виконання (HxSP1 = 50x6 mm).
**Стандартне виконання.
| Symbol | Element |
|---|---|
| V | ручка |
| B | важіль |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 30-100 mm |
| Grubość ścianki kołnierza (w mm) | 6.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Chemia, Produkcja spożywcza |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
