A652 (310x245)

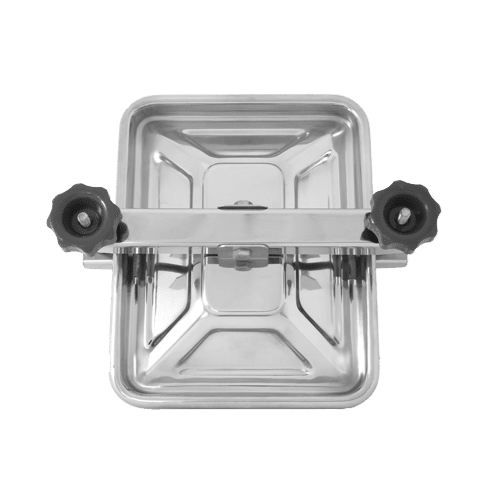

Прямокутний люк A652
Прямокутний люк A652 вертикальний з знімною кришкою. Середні габарити та міцна конструкція забезпечують надійну роботу люка всюди, де доступ до внутрішнього простору резервуару не потрібен занадто часто або коли резервуар експлуатується зі знятою кришкою. Люк дає змогу за потреби швидко закрити та ущільнити оглядовий отвір.
Цю модель розроблено для монтажу у верхній днищі (даху) резервуарів з нержавіючої сталі та кислотостійкої сталі. Стандартно люк A652 виготовляють з нержавіючої сталі марки AISI 304, а за опцією – зі сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виготовлення ущільнень, дає змогу використовувати люк з багатьма робочими середовищами (рідинами, рідкими продуктами).
Застосування прямокутного люка з нержавіючої сталі A652
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв та алкогольної продукції,
- хімічна та біотехнологічна промисловість,
- невеликі резервуари, мішалки тощо.
Люк ефективно застосовують скрізь, де його використання відповідає параметрам матеріалів, з яких він виготовлений.

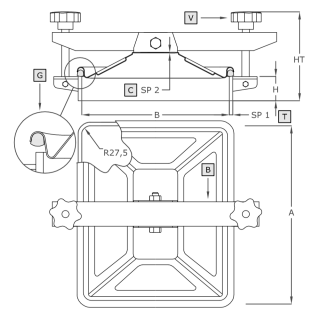

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Маса [kg] |
|---|---|---|---|---|---|---|---|
| A652 | 312 | 245 |
50x6** 30x6 100x6 |
145 | 1.0 | 0.3 | 5.2 |
*Для стандартного виконання (HxSP1 = 50x6 mm).
**Стандартне виконання.
| Symbol | Element |
|---|---|
| V | ручка |
| B | важіль |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 30-100 mm |
| Grubość ścianki kołnierza (w mm) | 6.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Chemia, Produkcja spożywcza |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
