A651L (175x225)

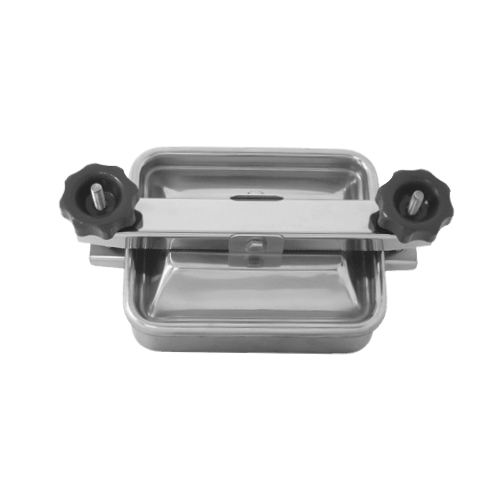

Люк прямокутний A651L
Прямокутний люк A651L горизонтальний з знімною кришкою. Невеликі габарити та міцна конструкція роблять цей люк оптимальним вибором всюди, де доступ до внутрішнього простору резервуара не потрібен надто часто або резервуар експлуатується зі знятою кришкою. Люк дає змогу за потреби швидко закрити та герметично ущільнити оглядовий отвір.
Цю модель розроблено спеціально для монтажу у верхній днищі (даху) резервуарів з нержавіючої та кислотостійкої сталі. Стандартно люк A651L виготовляється з нержавіючої сталі марки AISI 304, а за запитом — зі сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виготовлення ущільнень, дозволяє використовувати люк з багатьма робочими середовищами (рідинами, розчинами).
Застосowanie люка прямокątnego з нержавіючої сталі A651L
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв та алкогольної продукції,
- хімічна та біотехнологічна промисловість,
- малі резервуари, змішувачі тощо.
Люк ефективно застосовується скрізь, де його використання допускається параметрами матеріалів, з яких він виготовлений.

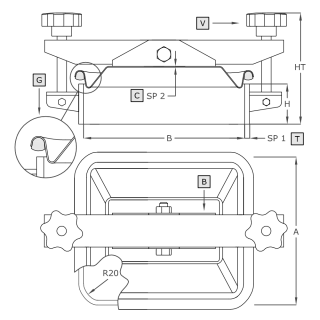

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A651L | 174 | 223 |
50x6** 30x6 100x6 |
145 | 1.0 | 0.3 | 3.8 |
*Для стандартного виконання (HxSP1 = 50x6 mm).
**Стандартне виконання.
| Symbol | Element |
|---|---|
| V | ручка |
| B | важіль |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | S (dłuższy bok włazu poniżej 300 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 30-100 mm |
| Grubość ścianki kołnierza (w mm) | 6.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Chemia, Produkcja spożywcza |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
