A651 (225x175)

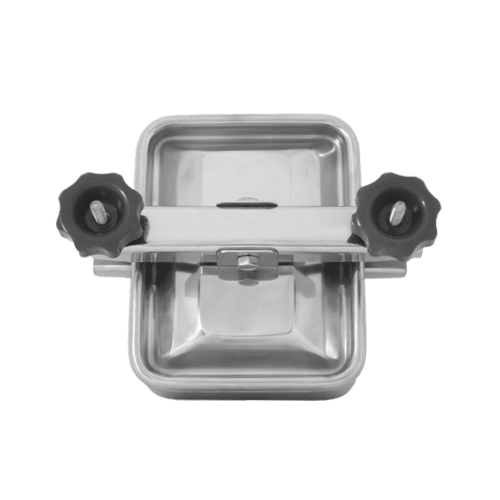

Прямокутний люк A651
Вертикальний прямокутний люк A651 оснащений знімною кришкою. Невеликі габарити та міцна конструкція роблять цей люк оптимальним скрізь там, де доступ до внутрішнього простору резервуара не повинен бути занадто частим або коли резервуар експлуатується зі знятою кришкою. Люк дає змогу за потреби швидко закрити та ущільнити оглядовий отвір.
Цю модель розроблено спеціально для монтажу у верхньому днищі (даху) резервуарів з нержавіючої та кислотостійкої сталі. Стандартно люк A651 виготовляють з нержавіючої сталі марки AISI 304, а за бажанням — зі сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виготовлення ущільнень, дозволяє використовувати люк для багатьох робочих середовищ (рідин, розчинів).
Зastosowanie люку prostokątnego nierdzewnego A651
Основні області застосування:
- харчова промисловість,
- виробництво напоїв та алкогольної продукції,
- хімічна та біотехнологічна промисловість,
- малі резервуари, змішувачі тощо.
Люк ефективно застосовують скрізь там, де його використання дозволяють параметри матеріалів, з яких він виготовлений.

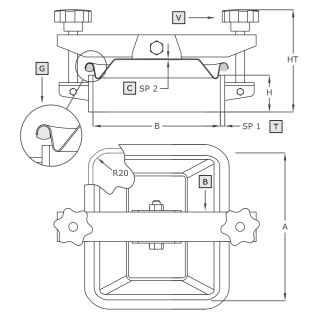

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A651 | 223 | 174 |
50x6** 30x6 100x6 |
145 | 1.0 | 0.3 | 3.6 |
*Для стандартного виконання (HxSP1 = 50x6 mm).
**Стандартне виконання.
| Symbol | Element |
|---|---|
| V | ручка |
| B | важіль |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | S (dłuższy bok włazu poniżej 300 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 30-100 mm |
| Grubość ścianki kołnierza (w mm) | 6.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Chemia, Produkcja spożywcza |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
