A384L (275x405)

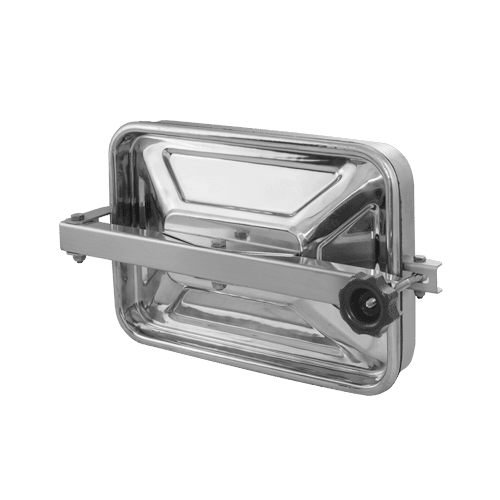

Прямокутний люк A384L
Прямокутний люк A384L – це горизонтальний люк середнього розміру з кришкою , що відкривається назовні резервуара. Компактна та міцна конструкція забезпечує надійну роботу всюди, де кришку потрібно часто відкривати для контролю процесу або завантаження сировини. Підходить також як ревізійний люк або як захист камер з вимірювальною апаратурою.
Цю модель розроблено насамперед для монтажу в бічній обшивці резервуарів з нержавіючої та кислотостійкої сталі. Її також можна застосовувати як верхній люк – як у резервуарах, так і в інших установках, де потрібна підвищена корозійна стійкість і компактні габарити.
Стандартно люк A384L виготовляють з нержавіючої сталі марки AISI 304, а за бажанням – зі сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виготовлення ущільнень, дозволяє використовувати люк з широким спектром робочих середовищ (рідин, розчинів).
Застосування прямокутного люка з нержавіючої сталі A384
Основні області застосування:
- харчова промисловість,
- виробництво напоїв та алкоголю,
- хімічна і біотехнологічна промисловість,
- малі резервуари,
- вимірювальні камери.
Люк ефективно застосовують скрізь, де його використання відповідає параметрам матеріалів, з яких він виготовлений.
| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A384L | 275 | 405 |
50x6** 100x6 |
165 | 1.0 | 0.3 | 7.0 |
*Для стандартного виконання (HxSP1 = 50x6 mm).
**Стандартне виконання.

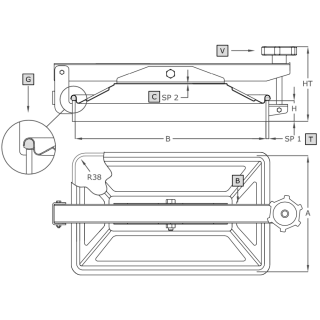

| Symbol | Element |
|---|---|
| V | ручка |
| B | плече |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 50-100 mm |
| Grubość ścianki kołnierza (w mm) | 6.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Chemia, Produkcja spożywcza |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
