A384 (405x275)

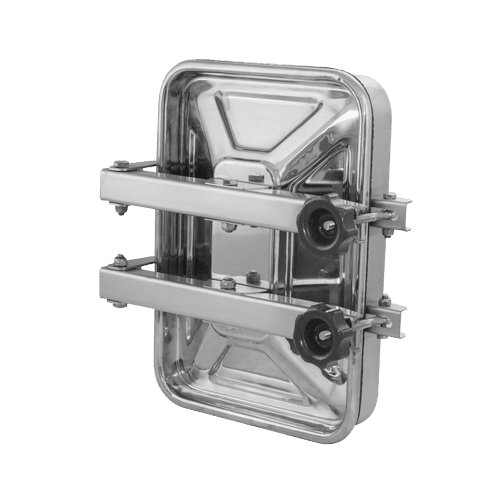

Прямокутний люк A384
Прямокутний люк A384 – це вертикальний люк середніх розмірів з кришкою відкриваною назовні резервуара. Компактна й міцна конструкція забезпечує надійну роботу всюди, де потрібно часто відкривати кришку для контролю процесу або засипання сировини. Підходить також як ревізійний люк або для захисту камер з вимірювальною апаратурою.
Цю модель спеціально розроблено для встановлення в бокову обшивку резервуарів з нержавіючої та кислотостійкої сталі. Може також застосовуватися як верхній люк – як у резервуарах, так і в інших установках, що потребують підвищеної корозійної стійкості та невеликих габаритів.
Стандартно люк A384 виготовляють із нержавіючої сталі марки AISI 304, а опційно – зі сталі марки AISI 316L. Широкий спектр еластомерів, що використовуються для виготовлення ущільнень, дозволяє застосовувати люк для багатьох робочих середовищ (різних рідин, розчинів).
Застосування прямокутного люка з нержавіючої сталі A384
Основні напрями застосування:
- харчова промисловість,
- виробництво напоїв та алкоголю,
- хімічна й біотехнологічна промисловість,
- малі резервуари,
- вимірювальні камери.
Люк ефективно застосовують скрізь, де його використання відповідає параметрам матеріалів, з яких він виготовлений.
| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [кг] |
|---|---|---|---|---|---|---|---|
| A384 | 405 | 275 |
50x6** 100x6 |
170 | 1.0 | 0.4 | 8.0 |
*Для стандартного виконання (HxSP1 = 50x6 mm).
**Стандартне виконання.

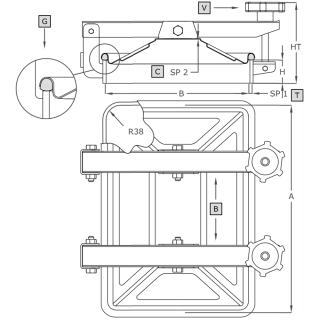

| Symbol | Element |
|---|---|
| V | ручка |
| B | важіль |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 50-100 mm |
| Grubość ścianki kołnierza (w mm) | 6.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Chemia, Produkcja spożywcza |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
