A383L (275x365)

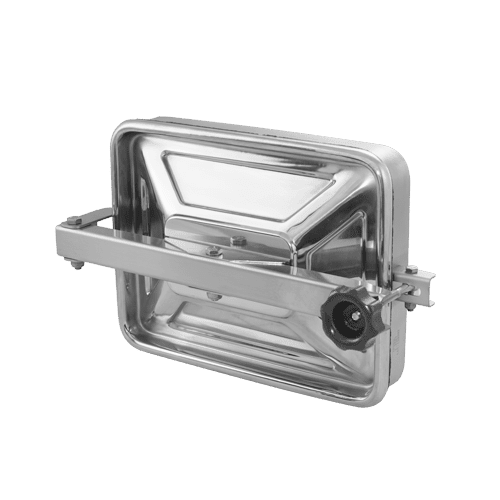

Прямокутний люк A383L
Прямокутний люк A383L горизонтальний з кришкою, що відкривається назовні резервуара. Невеликі габарити та міцна конструкція роблять цей люк оптимальним вибором у всіх випадках, коли потрібно часто відкривати кришку для контролю процесу або показників вимірювальної апаратури. За потреби люк також дає змогу відібрати проби, досипати продукт або встановити мийну кулю (монтаж на верхньому днищі).
Цю модель розроблено насамперед для монтажу в бічній обшивці резервуарів з нержавіючої та кислотостійкої сталі. Її також можна застосовувати як верхній люк — як у резервуарах, так і в інших установках, де потрібна підвищена корозійна стійкість та компактні розміри.
Стандартно люк A383L виготовляють з нержавіючої сталі марки AISI 304, а опційно — зі сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виробництва ущільнень, дає змогу використовувати люк з багатьма робочими середовищами (рідинами, продуктами).
Застосування прямокутного люка з нержавіючої сталі A383L
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв та алкоголю,
- хімічна і біотехнологічна промисловість,
- малі резервуари,
- вимірювальні камери.
Люк ефективно застосовують скрізь, де параметри матеріалів його виконання відповідають умовам роботи.

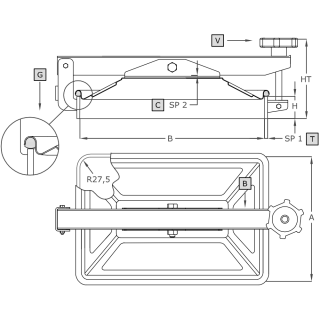

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A383L | 275 | 365 |
50x6** 100x6 |
175 | 1.0 | 0.3 | 6.0 |
*Для стандартного виконання (HxSP1 = 50x6 mm).
**Стандартне виконання.
| Symbol | Element |
|---|---|
| V | ручка |
| B | важіль |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 50-100 mm |
| Grubość ścianki kołnierza (w mm) | 6.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Chemia, Produkcja spożywcza |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
