A382L (245x310)

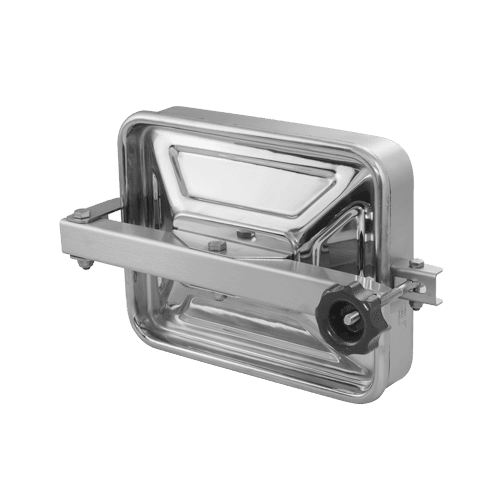

Прямокутний люк A382L
Прямокутний люк A382L горизонтальний з покривкою , що відкривається назовні резервуару. Невеликі габарити та міцна конструкція роблять цей люк оптимальним рішенням всюди, де необхідно часто відкривати кришку для контролю процесу або показань вимірювальної апаратури. У разі потреби люк дає змогу також відібрати проби, досипати продукт або ввести мийну кулю (монтаж на верхньому днищі).
Цю модель розроблено спеціально для монтажу в бічній обшивці резервуарів з нержавіючої та кислотостійкої сталі. Її також можна використовувати як верхній люк – як у резервуарах, так і в інших випадках, коли потрібна підвищена корозійна стійкість за одночасно невеликих розмірів.
Стандартно люк A382L виготовляється з нержавіючої сталі марки AISI 304, а за запитом – зі сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виготовлення ущільнень, дає змогу використовувати люк для багатьох робочих середовищ (рідин, розчинів).
Застосування прямокутного люка з нержавіючої сталі A382L
Основні напрямки застосування:
- харчова промисловість,
- виробництво напоїв і алкоголю,
- хімічна та біотехнологічна промисловість,
- малі резервуари,
- вимірювальні камери.
Люк ефективно застосовується усюди, де його використання відповідає параметрам матеріалів, з яких він виготовлений.

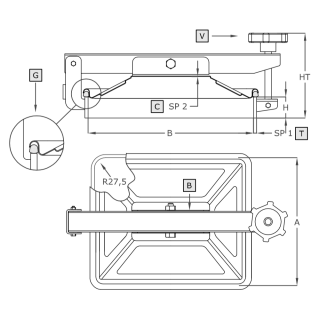

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Маса [kg] |
|---|---|---|---|---|---|---|---|
| A382L | 245 | 312 |
50x6** 30x6 100x6 |
145 | 1.0 | 0.5 | 5.5 |
*Для стандартного виконання (HxSP1 = 50x6 mm).
**Стандартне виконання.
| Символ | Елемент |
|---|---|
| V | ручка |
| B | важіль |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 30-100 mm |
| Grubość ścianki kołnierza (w mm) | 6.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Chemia, Produkcja spożywcza |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
