A382 (310x245)

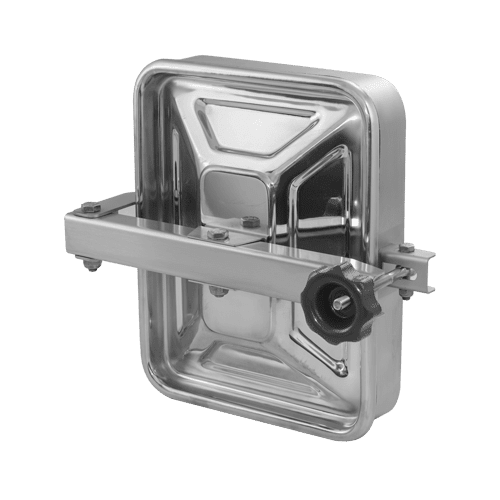

Прямокутний люк A382
Прямокутний люк A382 вертикальний з кришкою , що відкривається назовні резервуара. Невеликі габарити та міцна конструкція роблять цей люк оптимальним усюди там, де необхідно часто відкривати кришку для контролю процесу або вимірювальної апаратури. За потреби люк також дає змогу відібрати проби, досипати продукт або встановити мийну кулю (монтаж у верхньому днищі).
Цю модель розроблено з урахуванням монтажу в бічній обшивці резервуарів з нержавіючої та кислотостійкої сталі. Її також можна застосовувати як верхній люк — як у резервуарах, так і в інших установках, де потрібна підвищена корозійна стійкість та компактні розміри.
Стандартно люк A382 виготовляють з нержавіючої сталі марки AISI 304, а за бажанням — зі сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виготовлення ущільнень, дає змогу використовувати люк для багатьох робочих середовищ (рідин, розчинів).
Застосування прямокутного люка з нержавіючої сталі A382
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв та алкоголю,
- хімічна та біотехнологічна промисловість,
- малі резервуари,
- вимірювальні камери.
Люк ефективно застосовується скрізь, де параметри матеріалів, використаних для його виготовлення, дозволяють таке використання.

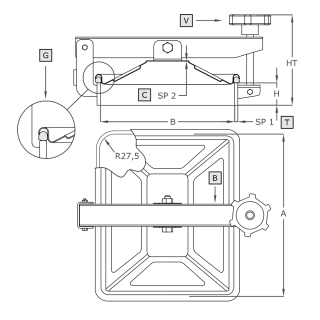

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A382 | 312 | 245 |
50x6** 30x6 100x6 |
145 | 1.0 | 0.5 | 6.0 |
*Для стандартного виконання (HxSP1 = 50x6 mm).
**Стандартне виконання.
| Symbol | Element |
|---|---|
| V | ручка |
| B | плече |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 30-100 mm |
| Grubość ścianki kołnierza (w mm) | 6.0 mm |
| Branża | Chemia, Produkcja spożywcza |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
