A381L (175x225)

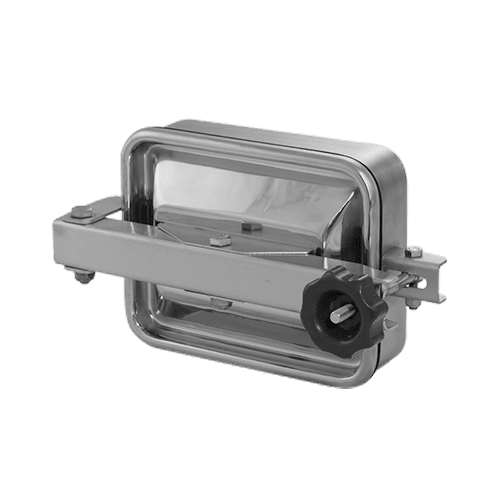

Прямокутний люк A381L
Горизонтальний прямокутний люк A381L з кришкою, що відкривається назовні резервуара. Невеликі габарити та міцна конструкція роблять люк оптимальним вибором там, де необхідно часто відкривати кришку для контролю процесу або показів вимірювальної апаратури. За потреби люк також дає змогу відібрати проби, досипати продукт або встановити мийну кулю (монтаж на верхньому днищі).
Цю модель розроблено спеціально для монтажу в бічній обшивці резервуарів з нержавіючої та кислотостійкої сталі. Її також можна застосовувати як верхній люк як у резервуарах, так і в інших установках, де потрібна підвищена корозійна стійкість і компактні розміри.
Стандартно люк A381L виготовляється з нержавіючої сталі марки AISI 304, а за бажанням – зі сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виробництва ущільнень, дає змогу використовувати люк з багатьма робочими середовищами (рідинами, засобами).
Застосування прямокутного люка з нержавіючої сталі A381L
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв та алкогольної продукції,
- хімічна та біотехнологічна промисловість,
- малі резервуари,
- вимірювальні камери.
Люк ефективно застосовується всюди, де параметри матеріалів, використаних у його конструкції, дозволяють його експлуатацію.

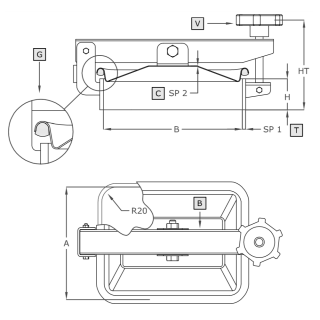

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Маса [kg] |
|---|---|---|---|---|---|---|---|
| A381L | 174 | 223 |
50x6** 30x6 100x6 |
130 | 1.0 | 0.7 | 4.0 |
*Для стандартного виконання (HxSP1 = 50x6 mm).
**Стандартне виконання.
| Символ | Елемент |
|---|---|
| V | ручка |
| B | важіль |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | S (dłuższy bok włazu poniżej 300 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 30-100 mm |
| Grubość ścianki kołnierza (w mm) | 6.0 mm |
| Branża | Chemia, Produkcja spożywcza |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
