A376 (310x420)

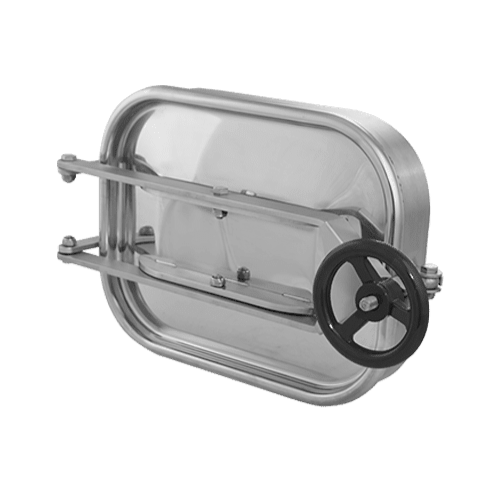

Прямокутний люк A376
Прямокутний люк A376 горизонтальний з кришкою, яка відкривається назовні резервуара. Кришку люка утримують дві завіси, завдяки чому вона відкривається безпечно й без ускладнень. Один притиск дає змогу швидко відкрити кришку. Отвір, що утворюється після відкриття кришки, невеликий, проте забезпечує можливість засипання, візуального контролю процесу або миття внутрішньої частини резервуара.
Цю модель розроблено для монтажу в бічній обшивці резервуарів з нержавіючої та кислотостійкої сталі. Її також можна використовувати як верхній люк — як у резервуарах, так і в інших установках, де потрібна підвищена стійкість до корозії та компактні габарити.
Стандартно люк A376 виготовляють з нержавіючої сталі марки AISI 304, опційно — зі сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виробництва ущільнень, дає змогу використовувати люк для багатьох робочих середовищ (рідини, розчини).
Застосування прямокутного люка з нержавіючої сталі A376
Основні напрями застосування:
- харчова промисловість,
- виробництво напоїв та алкоголю,
- хімічна та біотехнологічна промисловість,
- резервуари й силоси з нержавіючої сталі,
- промислове обладнання та камери.
Люк ефективно застосовують скрізь, де його використання можливе з огляду на параметри матеріалів, з яких він виготовлений.

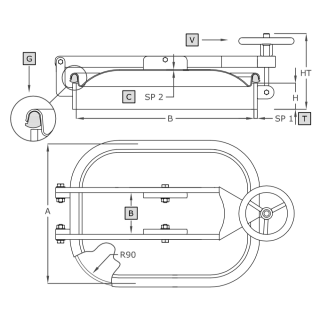

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A376 | 312 | 422 |
60x8** 100x8 |
215 | 2.0 | 0.8 | 12.0 |
*Для стандартного виконання (HxSP1 = 60x8 mm).
**Стандартне виконання.
| Symbol | Element |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
