A375 (420x310)

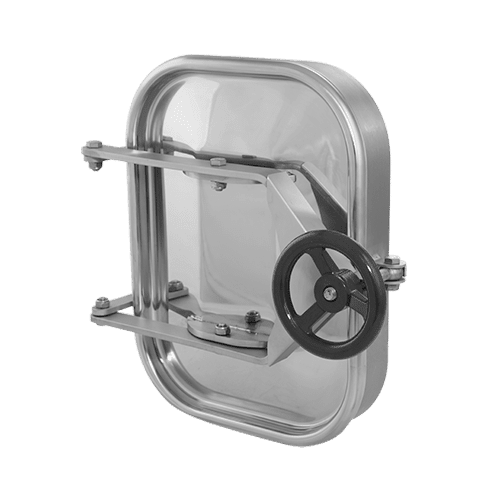

Прямокутний люк A375
Прямокутний люк A375 вертикальний з кришкою, яка відкривається назовні резервуара. Кришку люка підтримують два завіси, завдяки чому вона відкривається безпечно та без зусиль. Один притиск дає змогу швидко відкрити кришку. Отвір, що утворюється після відкриття кришки, є відносно невеликим, проте достатнім для засипання продукту, візуального контролю процесу або миття внутрішньої поверхні.
Цю модель розроблено для монтажу в бічній обшивці резервуарів з нержавіючої та кислотостійкої сталі. Її також можна використовувати як верхній люк — як у резервуарах, так і в інших установках, де потрібна підвищена корозійна стійкість і компактні габарити.
Стандартно люк A375 виготовляють з нержавіючої сталі марки AISI 304, а додатково — зі сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виготовлення ущільнень, дає змогу використовувати люк з багатьма робочими середовищами (рідинами, розчинами).
Застосування прямокутного люка з нержавіючої сталі A375
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв та алкогольної продукції,
- хімічна та біотехнологічна промисловість,
- резервуари та силоси з нержавіючої сталі,
- промислове обладнання та камери.
Люк ефективно застосовується всюди, де його використання відповідає параметрам матеріалів, з яких він виготовлений.

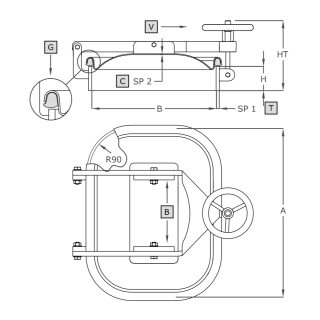

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Маса [kg] |
|---|---|---|---|---|---|---|---|
| A375 | 422 | 312 |
60x8** 100x8 |
215 | 2.0 | 0.8 | 12.5 |
*Для стандартного виконання (HxSP1 = 60x8 mm).
**Стандартне виконання.
| Symbol | Element |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
