A374 (420x310)

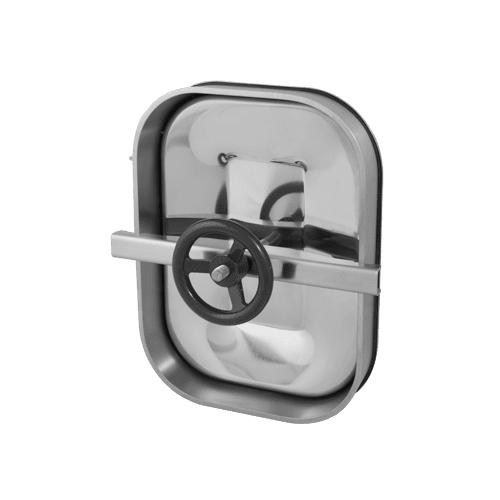

Прямокутний люк A374
Прямокутний люк A374 вертикальний з кришкою, яка відкривається всередину резервуара. Кришку люка утримують два внутрішні петлі, завдяки чому вона відкривається безпечно та без ускладнень. Ця модель чудово підходить для менших резервуарів, а також усюди там, де перевагою є компактні розміри.
Люк розроблено для монтажу в бічній обшивці резервуарів з нержавіючої сталі та кислотостійкої сталі. Тиск вмісту резервуара на дверцята люка створює додатковий притиск, що позитивно впливає на герметичність закриття.
Стандартно люк A374 виготовляють із нержавіючої сталі марки AISI 304, а опційно – зі сталі марки AISI 316L. Широкий спектр еластомерів, які застосовують для виробництва ущільнень, дозволяє використовувати люк для багатьох робочих середовищ (рідини, розчини).
Застосування люка прямокутного з нержавіючої сталі A374
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв та алкоголю,
- хімічна та біотехнологічна промисловість,
- резервуари та силоси з нержавіючої сталі,
- промислове обладнання та камери.
Люк ефективно застосовується всюди, де його використання допускають параметри матеріалів, з яких він виготовлений.

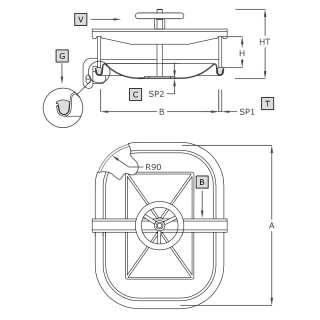

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A374 | 422 | 312 |
60x8** 100x8 |
205 | 2.0 | 1.0 | 10.0 |
*Для стандартного виконання (HxSP1 = 60x8 mm).
**Стандартне виконання.
| Symbol | Element |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy prostokątne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Do wewnątrz |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
