A373 (310x420)

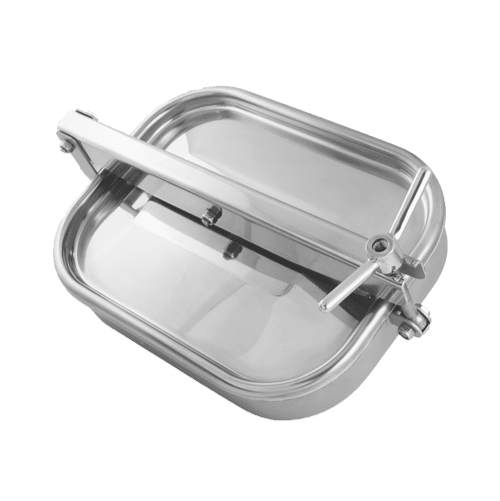

Прямокутний люк A373
Прямокутний люк A373 горизонтальний з кришкою, що відкривається назовні резервуара, з одним шарніром. Після відкривання кришки утворюється невеликий сервісний отвір, який дає змогу здійснювати засипання продукту, візуально контролювати процес або мити внутрішню частину.
Цю модель розроблено насамперед для монтажу в бічній обшивці резервуарів з нержавіючої та кислотостійкої сталі. Її також можна застосовувати як верхній люк — як у резервуарах, так і в інших установках, де потрібні компактні габарити.
Стандартно люк A373 виготовляють з нержавіючої сталі марки AISI 304, а за бажанням – зі сталі марки AISI 316L. Широкий добір еластомерів, що використовуються для виготовлення ущільнень, дає змогу застосовувати люк для багатьох робочих середовищ (рідин, рідких продуктів).
Застосування прямокутного люка з нержавіючої сталі A373
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв та алкогольної продукції,
- хімічна та біотехнологічна промисловість,
- резервуари та силоси з нержавіючої сталі,
- промислове обладнання та камери.
Люк ефективно використовується скрізь, де його застосуванню відповідають параметри матеріалів, з яких він виготовлений.

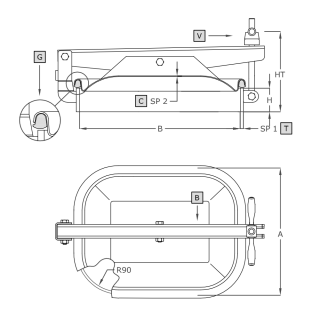

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [кг] |
|---|---|---|---|---|---|---|---|
| A373 | 312 | 422 |
60x8** 100x8 |
215 | 2.0 | 0.3 | 12.5 |
*Для стандартного виконання (HxSP1 = 60x8 mm).
**Стандартне виконання.
| Символ | Елемент |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
