A372 (420x310)

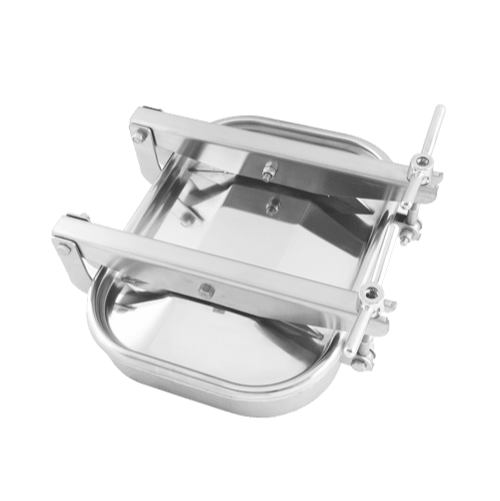

Прямокутний люк A372
Прямокутний люк A372 вертикальний з кришкою, яка відкривається назовні резервуара. Кришка люка тримається на двох петлях, завдяки чому відкривається безпечно та без зусиль. Отвір, що утворюється після відкривання кришки, невеликий, але забезпечує можливість засипання, спостереження за процесом або миття внутрішньої частини.
Цю модель розроблено спеціально для монтажу в бічній обшивці резервуарів з нержавіючої та кислотостійкої сталі. Її також можна застосовувати як верхній люк, як у резервуарах, так і в інших установках, де потрібна підвищена корозійна стійкість.
Стандартно люк A372 виготовляють з нержавіючої сталі марки AISI 304, а за бажанням — зі сталі марки AISI 316L. Широкий вибір еластомерів, що використовуються для виготовлення ущільнень, дозволяє застосовувати люк з багатьма робочими середовищами (різними рідинами).
Застосування прямокутного люка з нержавіючої сталі A372
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв та алкогольної продукції,
- хімічна та біотехнологічна промисловість,
- резервуари та силоси з нержавіючої сталі,
- промислове обладнання та камери.
Люк успішно застосовують усюди, де його використання допускають параметри матеріалів, з яких він виготовлений.

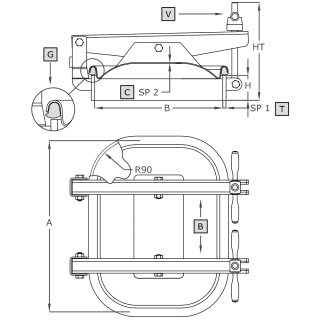

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A372 | 422 | 312 |
60x8** 100x8 |
215 | 2.0 | 0.8 | 14.0 |
*Для стандартного виконання (HxSP1 = 60x8 mm).
**Стандартне виконання.
| Symbol | Element |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
