A364 (530x400)

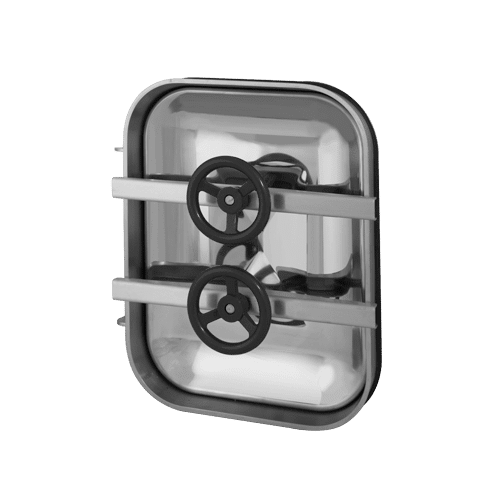

Прямокутний люк A364
Вертикальний прямокутний люк A364 з кришкою, яка відкривається всередину резервуара. Кришку люка утримують два внутрішні шарніри, завдяки чому вона відкривається безпечно та без ускладнень. Після відкриття кришки утворюється великий оглядово-сервісний отвір, що полегшує доступ обслуговчого персоналу всередину резервуара. Розміри світлового отвору дають змогу вносити інструменти та обладнання, необхідні для виконання сервісних робіт у резервуарі або силосі.
Цю модель розроблено для монтажу в боковій обшивці резервуарів з нержавіючої та кислотостійкої сталі. Тиск продукту в резервуарі на дверцята люка створює додаткове притискання, що позитивно впливає на герметичність закриття.
Стандартно люк A364 виготовляють з нержавіючої сталі марки AISI 304, а за бажанням — зі сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виготовлення ущільнень, дозволяє використовувати люк з багатьма робочими середовищами (рідинами, продуктами).
Застосування прямокутного люка з нержавіючої сталі A364
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв та алкогольної продукції,
- хімічна та біотехнологічна промисловість,
- резервуари та силоси з нержавіючої сталі,
- промислове обладнання та камери.
Люк ефективно застосовують усюди, де його використання відповідає параметрам матеріалів, з яких він виготовлений.
| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [кг] |
|---|---|---|---|---|---|---|---|
| A364 | 530 | 400 |
60x8** 100x8 |
150 | 2.0 | 1.0 | 16.0 |
*Для стандартного виконання (HxSP1 = 60x8 mm).
**Стандартне виконання.

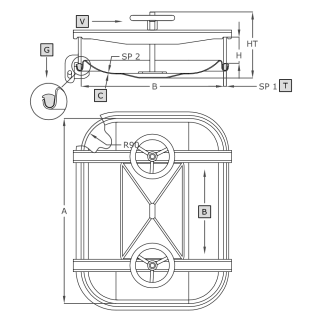

| Symbol | Element |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | L (dłuższy bok włazu między 501-700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Do wewnątrz |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
