A363V (400x530)

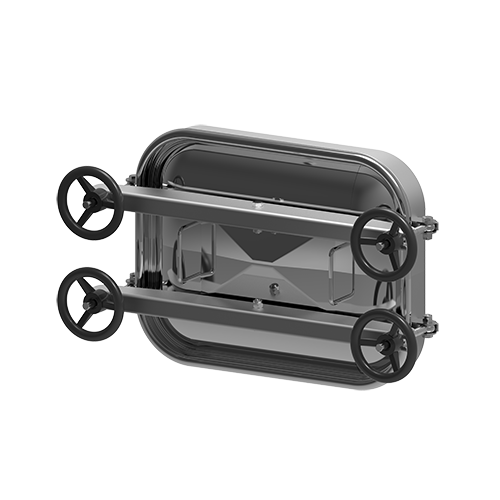

Прямокутний люк A363V
Прямокутний люк A363V горизонтальний зі знімною кришкою, яка притискається чотирма гвинтами, розташованими по обидва боки. Таке конструкторське рішення забезпечує рівномірний розподіл зусиль і позитивно впливає на герметичність люка. Великі розміри світлого отвору, що утворюється після зняття кришки, дають змогу вносити інструменти та обладнання, необхідні для проведення сервісних робіт.
Цю модель стандартно вмонтовують у бічну обшивку резервуарів з нержавіючої або кислотостійкої сталі. Її також можна застосовувати як верхній люк — як у резервуарах, так і в інших установках, де потрібен великий ревізійний отвір.
Базову версію люка A363V виготовляють із нержавіючої сталі марки AISI 304 і комплектують пластиковими ручками. За бажанням, для виробництва люка застосовують сталь марки AISI 316L і оснащують його ручками Inox. Широкий вибір еластомерів, що використовуються для виготовлення ущільнень, дає змогу застосовувати люк для роботи з багатьма робочими середовищами (рідинами, розчинами).
Застосування прямокутного люка з нержавіючої сталі A363V
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв та алкоголю,
- хімічна та біотехнологічна промисловість,
- промислові трубопроводи великого діаметра,
- промислове обладнання та камери.
Люк ефективно застосовують усюди, де його використання допускають параметри матеріалів, з яких він виготовлений.
| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Маса [kg] |
|---|---|---|---|---|---|---|---|
| A363V | 400 | 530 |
60x8** 100x8 |
225 | 2.0 | 0.3 | 16.5 |
*Для стандартного виконання (HxSP1 = 60x8 mm).
**Стандартне виконання.
| Symbol | Element |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | L (dłuższy bok włazu między 501-700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
