A363R (400x530)

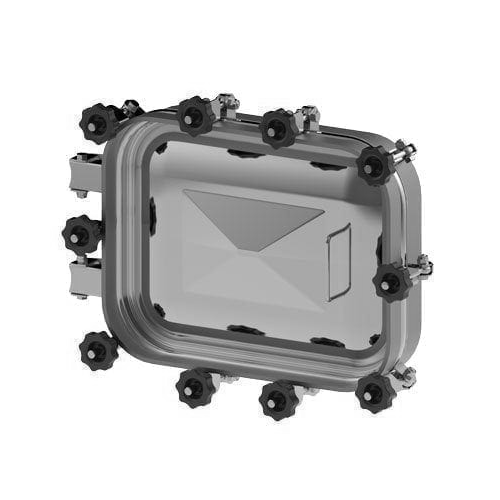

Прямокутний люк A363R
Прямокутний люк A363R горизонтальний – це модель, оснащена багатоточковим притисканням кришки та двома завісами. Таке конструкторське рішення забезпечує рівномірний розподіл зусилля, що притискає кришку до рами. Крім того, воно позитивно впливає на герметичність люка та збільшує діапазон тиску, який може діяти на люк.
Великий отвір, що утворюється після відкриття кришки, дає змогу потрапляти людям усередину резервуара та заносити інструменти й обладнання, необхідні для виконання сервісних робіт.
Цю модель зазвичай монтують у бічній обшивці резервуарів з нержавіючої або кислотостійкої сталі. Її також можна застосовувати як верхній люк – як у резервуарах, так і в інших установках, де потрібен великий ревізійний отвір і підвищена стійкість до тиску.
Базову версію люка A363R виготовляють з нержавіючої сталі марки AISI 304 і комплектують пластиковими ручками. Додатково люк може виготовлятися зі сталі марки AISI 316L та оснащуватися ручками Inox. Широкий спектр еластомерів, що застосовуються для виготовлення ущільнень, дозволяє використовувати люк з багатьма робочими середовищами (рідинами, рідинними продуктами).
Застосування прямокутного люка з нержавіючої сталі A363R
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв та алкогольної продукції,
- хімічна й біотехнологічна промисловість,
- промислові трубопроводи великого діаметра,
- промислове обладнання та камери.
Люк ефективно застосовується скрізь, де параметри матеріалів, використаних у його конструкції, дозволяють використовувати його в даних умовах експлуатації.

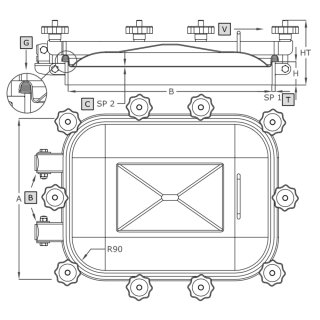

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Маса [кг] |
|---|---|---|---|---|---|---|---|
| A363R | 400 | 530 |
60x8** 100x8 |
225 | 2.0 | 2.5 | 20.00 |
*Для стандартного виконання (HxSP1 = 60x8 mm).
**Стандартне виконання.
| Символ | Елемент |
|---|---|
| V | ручка |
| B | завіси |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | L (dłuższy bok włazu między 501-700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
