A363BV (400x530)

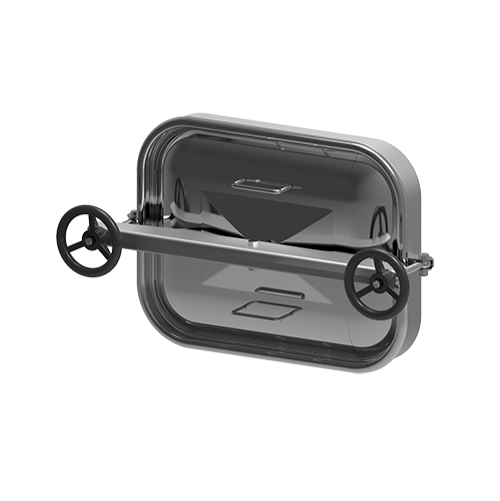

Прямокутний люк A363BV
Прямокутний люк A363BV, горизонтальний, зі знімною кришкою. Розміщений симетрично по обидва боки кришки притиск забезпечує рівномірний розподіл зусиль, що сприяє герметичності всього вузла. Люк відкривається назовні резервuar, а ручки, розташовані на кришці, полегшують її зняття та перенесення. Після зняття кришки утворюється великий оглядовий отвір, який спрощує доступ обслуговчого персоналу всередину резервuar. Габарити світлого отвору дозволяють вносити інструменти та обладнання, необхідні для виконання сервісних робіт усередині резервuar або силосу.
Цю модель розроблено спеціально для монтажу в бічному кожусі резервуарів із нержавіючої та кислотостійкої сталі. Вона також може використовуватися як верхній люк як у резервуарах, так і в інших випадках, коли потрібен великий і надійно захищений ревізійний отвір.
Стандартно люк A363BV виготовляється з нержавіючої сталі марки AISI 304, а за запитом – зі сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виготовлення ущільнень, дає змогу використовувати люк для багатьох робочих середовищ (рідин, розчинів).
Застосування прямокутного люка з нержавіючої сталі A363BV
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв та алкогольної продукції,
- хімічна та біотехнологічна промисловість,
- промислові трубопроводи великого діаметра,
- промислове обладнання та камери.
Люк успішно застосовують скрізь, де його використання допускають параметри матеріалів, з яких він виготовлений.

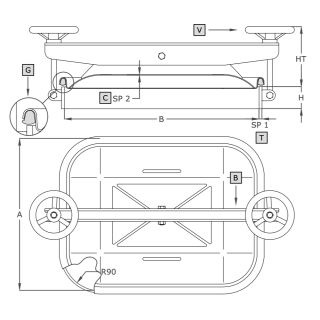

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Маса [kg] |
|---|---|---|---|---|---|---|---|
| A363BV | 400 | 530 |
60x8** 100x8 |
225 | 2.0 | 0.3 | 16.5 |
*Для стандартного виконання (HxSP1 = 60x8 mm).
**Стандартне виконання.
| Символ | Елемент |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | L (dłuższy bok włazu między 501-700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
