A363B (400x530)

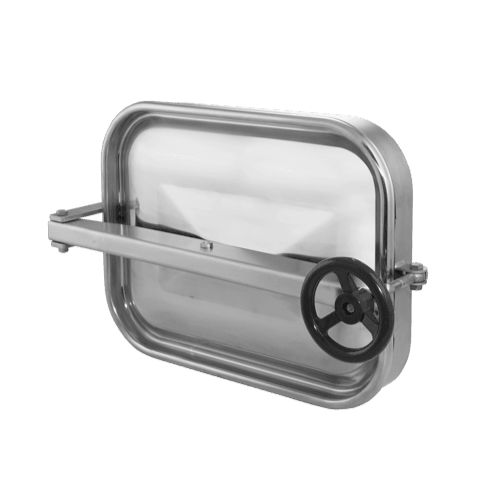

Прямокутний люк A363B
Прямокутний люк A363B горизонтальний з кришкою, що відкривається назовні резервуара та одним шарніром. Після відкривання кришки утворюється великий сервісний отвір, який полегшує доступ персоналу всередину резервуара. Габарити світлового отвору дозволяють вносити інструменти та обладнання, необхідні для проведення сервісних робіт у внутрішній частині резервуара або силосу.
Цю модель розроблено спеціально для монтажу в бічній обшивці резервуарів з нержавіючої та кислотостійкої сталі. Її також можна використовувати як верхній люк – як у резервуарах, так і в інших випадках, коли потрібен великий і надійно захищений ревізійний отвір.
Стандартно люк A363B виготовляють із нержавіючої сталі марки AISI 304, а за опцією – зі сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виготовлення ущільнень, дозволяє використовувати люк для багатьох робочих середовищ (рідин, рідких продуктів).
Застосування прямокутного люка з нержавіючої сталі A363B
Основні області застосування:
- харчова промисловість,
- виробництво напоїв та алкоголю,
- хімічна та біотехнологічна промисловість,
- промислові трубопроводи великого діаметра,
- промислове обладнання та камери.
Люк ефективно застосовується усюди, де його використання дозволяють параметри матеріалів, з яких він виготовлений.

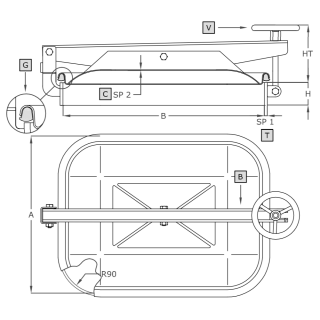

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A363B | 400 | 530 |
60x8** 100x8 |
225 | 2.0 | 0.3 | 16.5 |
*Для стандартного виконання (HxSP1 = 60x8 mm).
**Стандартне виконання.
| Symbol | Element |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | L (dłuższy bok włazu między 501-700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
