A363 (400x530)

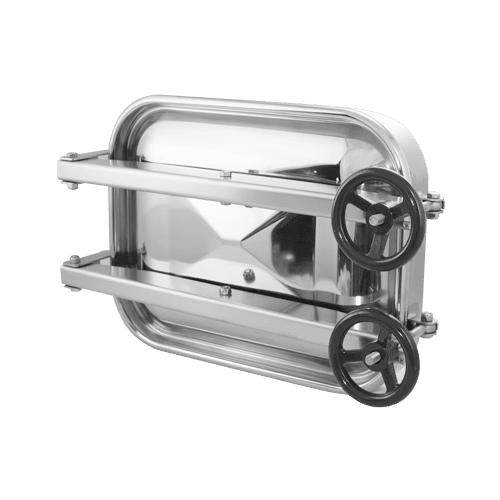

Прямокутний люк A363
Горизонтальний прямокутний люк A363 з кришкою, яка відкривається назовні резервуара. Кришку люка утримують два завіси, завдяки чому вона відкривається безпечно та без зусиль. Після відкриття кришки утворюється великий оглядовий отвір, що полегшує доступ обслуговчого персоналу до внутрішньої частини резервуара. Габарити світлового отвору дозволяють вносити інструменти й обладнання, необхідні для виконання сервісних робіт усередині резервуара або силосу.
Цю модель розроблено спеціально для монтажу в бічній обшивці резервуарів з нержавіючої та кислотостійкої сталі. Її також можна використовувати як верхній люк як у резервуарах, так і в інших установках, де потрібен великий і надійно захищений ревізійний отвір.
Стандартно люк A363 виготовляють із нержавіючої сталі марки AISI 304, а за запитом — зі сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виробництва ущільнень, дає змогу використовувати люк для багатьох робочих середовищ (рідини, розчини).
Застосування прямокутного люка з нержавіючої сталі A363
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв та алкоголю,
- хімічна та біотехнологічна промисловість,
- промислові трубопроводи великого діаметра,
- промислове обладнання та камери.
Люк ефективно застосовують всюди, де його використання дозволяють параметри матеріалів, з яких він виготовлений.

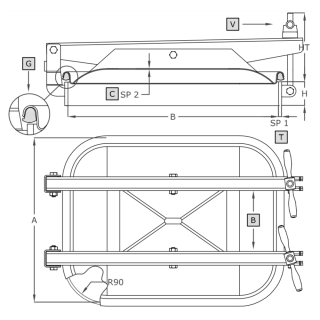

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A363 | 400 | 530 |
60x8** 100x8 |
225 | 2.0 | 1.0 | 18.7 |
*Для стандартного виконання (HxSP1 = 60x8 mm).
**Стандартне виконання.
| Symbol | Element |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | L (dłuższy bok włazu między 501-700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
