A362V (530x400)

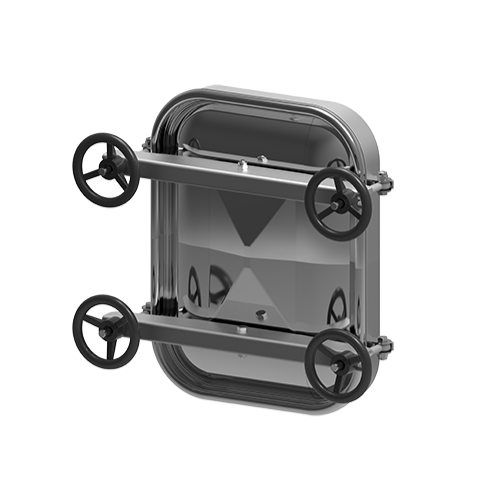

Прямокутний люк A362V
Прямокутний люк A362V вертикальний з знімною кришкою. Кришка цього люка притискається чотирма болтами, розташованими по обох її сторонах. Таке рішення забезпечує рівномірний розподіл зусиль і позитивно впливає на герметичність люка. Великий прохідний отвір, що утворюється після зняття кришки, дає змогу заносити інструменти й обладнання, необхідні для проведення сервісних робіт.
Цю модель стандартно вмонтовують у бічну обшивку резервуарів з нержавіючої або кислотостійкої сталі. Її також можна використовувати як верхній люк як у резервуарах, так і в інших випадках, коли потрібен великий ревізійний отвір.
Базову версію люка A362V виготовляють з нержавіючої сталі марки AISI 304 і комплектують пластиковими ручками. Опційно для виготовлення люка застосовують сталь марки AISI 316L і оснащують його ручками Inox. Широкий вибір еластомерів, що застосовуються для виробництва ущільнень, дає змогу використовувати люк для багатьох робочих середовищ (рідин, розчинів).
Застосування прямокутного люка з нержавіючої сталі A362V
Основна сфера застосування:
- харчова промисловість,
- виробництво напоїв та алкогольної продукції,
- хімічна та біотехнологічна промисловість,
- промислові трубопроводи великого діаметра,
- промислове обладнання й камери.
Люк ефективно використовують усюди, де його застосування допускають параметри матеріалів, з яких він виготовлений.

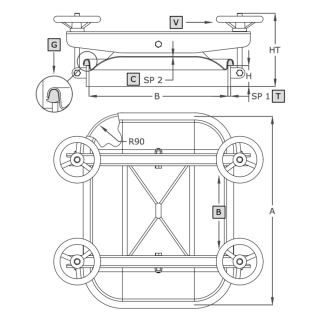

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A362V | 530 | 400 |
60x8** 80x8 100x8 |
215 | 2.0 | 1.0 | 18.52 |
*Для стандартного виконання (HxSP1 = 60x8 mm).
**Стандартне виконання.
| Symbol | Element |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | L (dłuższy bok włazu między 501-700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
