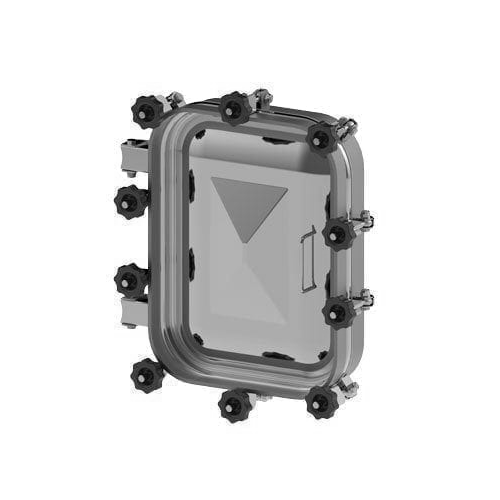

A362R (530x400)
Прямокутний люк A362R
Прямокутний люк A362R вертикальний – це модель, оснащена багатоточковим притиском кришки та двома завісами. Таке рішення забезпечує рівномірний розподіл зусиль, що притискають кришку до рами. Ба більше, це позитивно впливає на герметичність люка та збільшує діапазон тиску, який може діяти на люк.
Великий отвір, що утворюється після відкривання кришки, дає змогу людям потрапити всередину резервуара, а також завести інструменти й обладнання, необхідні для проведення сервісних робіт.
Цю модель стандартно вмонтовують у бокову обшивку резервуарів із нержавіючої або кислотостійкої сталі. Її також можна використовувати як верхній люк – як у резервуарах, так і в інших застосуваннях, де потрібен великий ревізійний отвір і підвищена стійкість до тиску.
Базову версію люка A362R виготовляють із нержавіючої сталі марки AISI 304 і оснащують ручками з пластмаси. За бажанням для виробництва люка застосовують сталь марки AISI 316L і комплектують його ручками Inox. Широкий вибір еластомерів, що використовуються для виготовлення ущільнень, дає змогу застосовувати люк для багатьох робочих середовищ (рідини, розчини).
Застосування прямокутного люка з нержавіючої сталі A362R
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв та алкоголю,
- хімічна та біотехнологічна промисловість,
- промислові трубопроводи великого діаметра,
- промислове обладнання та камери.
Люк ефективно застосовують скрізь, де його використання допускають параметри матеріалів, з яких він виготовлений.

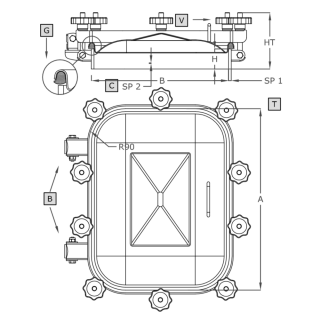

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [bar]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A362R | 530 | 400 |
60x8** 80x8 100x8 |
215 | 2.0 | 2.5 | 20.00 |
*Для стандартного виконання (HxSP1 = 60x8 mm).
**Стандартне виконання.
| Symbol | Element |
|---|---|
| V | ручка |
| B | завіси |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | L (dłuższy bok włazu między 501-700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
