A362 (530x400)

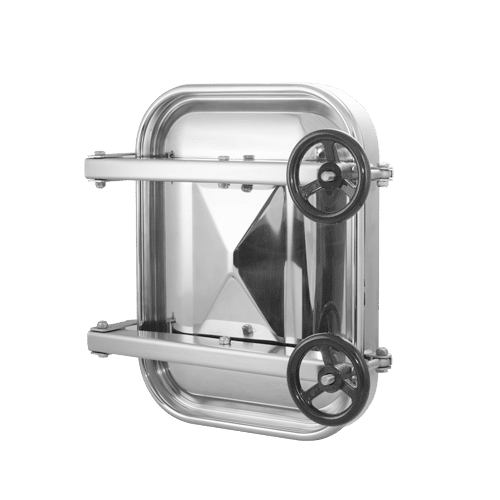

Люк прямокутний A362
Прямокутний люк A362 вертикальний з кришкою, яка відкривається назовні резервуара. Кришку люка утримують два завіси, завдяки чому вона відкривається безпечно та без ускладнень. Після відкриття кришки утворюється великий оглядовий отвір, що полегшує доступ обслуговуючого персоналу всередину резервуара. Розміри світлого отвору дають змогу вносити інструменти та обладнання, необхідні для виконання сервісних робіт у середині резервуара або силосу.
Цю модель розроблено для монтажу в бічній обшивці резервуарів з нержавіючої та кислотостійкої сталі. Її також можна використовувати як верхній люк — як у резервуарах, так і в інших випадках, коли потрібен великий і надійно захищений ревізійний отвір.
Стандартно люк A362 виготовляється з нержавіючої сталі марки AISI 304, а опційно — зі сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виготовлення ущільнень, дозволяє використовувати люк з багатьма робочими середовищами (рідини, розчини).
Застосування прямокутного люка з нержавіючої сталі A362
Основні напрями застосування:
- харчова промисловість,
- виробництво напоїв та алкогольної продукції,
- хімічна та біотехнологічна промисловість,
- промислові трубопроводи великого діаметра,
- промислове обладнання та камери.
Люк ефективно застосовується скрізь, де його використання дозволяють параметри матеріалів, з яких він виготовлений.

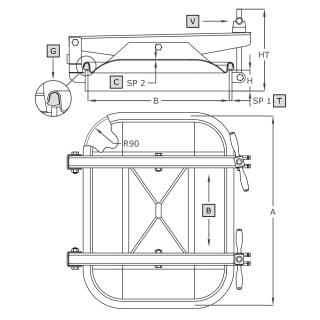

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Маса [кг] |
|---|---|---|---|---|---|---|---|
| A362 | 530 | 400 |
60x8** 80x8 100x8 |
215 | 2.0 | 1.0 | 18.52 |
*Для стандартного виконання (HxSP1 = 60x8 mm).
**Стандартне виконання.
| Символ | Елемент |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | L (dłuższy bok włazu między 501-700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 60-100 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
