E135 (800x1000)

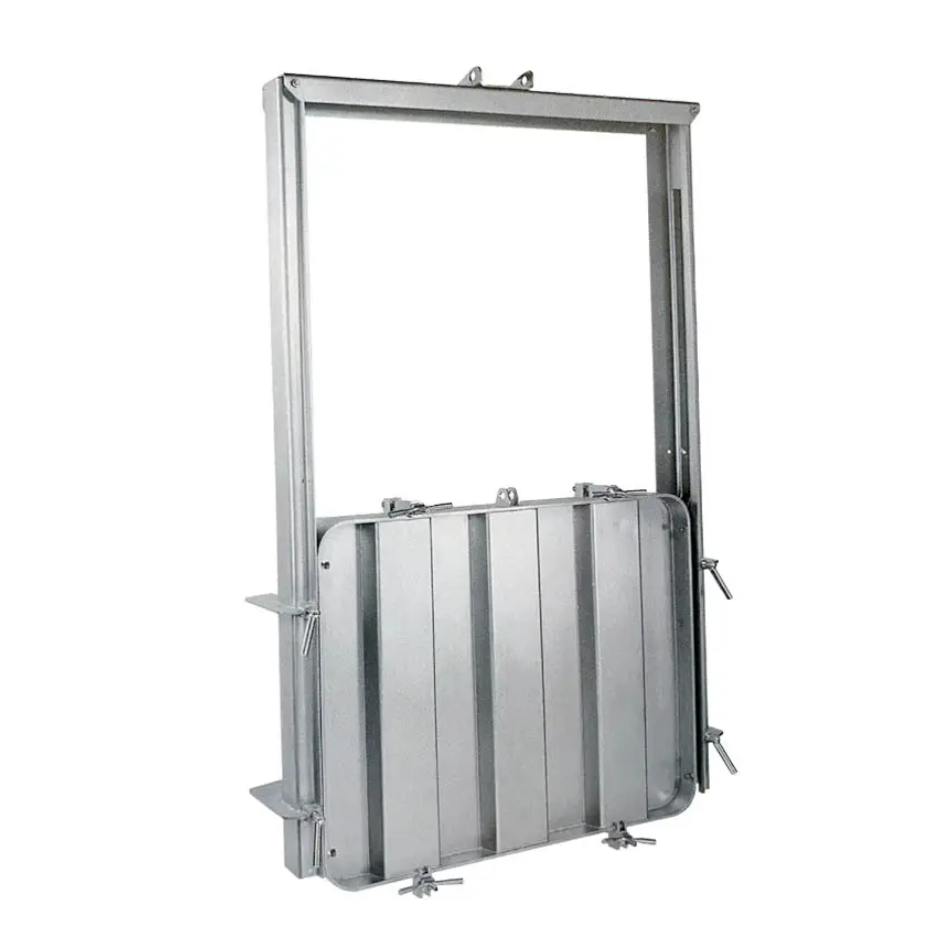

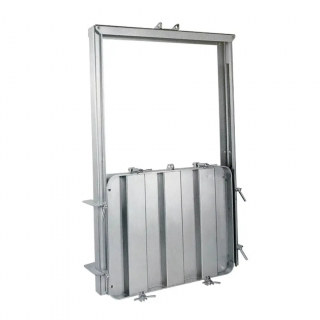

Люк з нержавіючої сталі гільйотинного типу E135
Люк з нержавіючої сталі гільйотинного типу E135 має надзвичайно міцну конструкцію, яку оснащують підйомною кришкою. Фіксацію кришки в обраному положенні забезпечують вісім притискних ручок. Ця модель чудово підходить для великих резервуарів і силосів. Зазвичай її застосовують у силосах для зберігання сировини рослинного походження, яку надалі використовують у виробничому процесі. Тому основною сферою застосування люка з нержавіючої сталі гільйотинного типу E135 є агропродовольча галузь, а також промисловість переробки овочів і фруктів.
Модель E135N – версія з пневмоприводом
Можливе виготовлення люка (засувки) у версії, оснащеній пневматичним приводом (люк типу E135N). Використання пневмоприводу забезпечує можливість автоматизації процесу відкривання та закривання кришки. Завдяки цьому люк (засувка) може працювати в обладнанні та машинах для дозування сипких сировинних матеріалів у виробничих процесах.
Люки цього типу з успіхом застосовують також в інших установках, що вимагають підвищеної корозійної стійкості, за умови, що робоче середовище відповідає параметрам матеріалів, використаних для їх виготовлення.

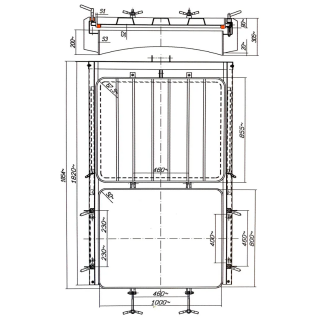

| Модель | H [mm] | S1 [mm] | S2 [mm] | S3 [mm] | Макс. [bar] |
|---|---|---|---|---|---|
| E135 | 200 | 10 | 4 | 8 | 1.2 |
| E135N | 100 | 10 | 3 | - | 1.2 |
Parametry techniczne
| Seria produktowa | Seria E |
|---|---|
| Wymiar | XL (dłuższy bok włazu powyżej 700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 100-200 mm |
| Grubość ścianki kołnierza (w mm) | 10.0 mm |
| Sposób otwierania | Zasuwa |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, Silikon |
| Materiał pokrętła | INOX |
