E134 (600x800)
Люк з нержавіючої сталі гільйотина E134

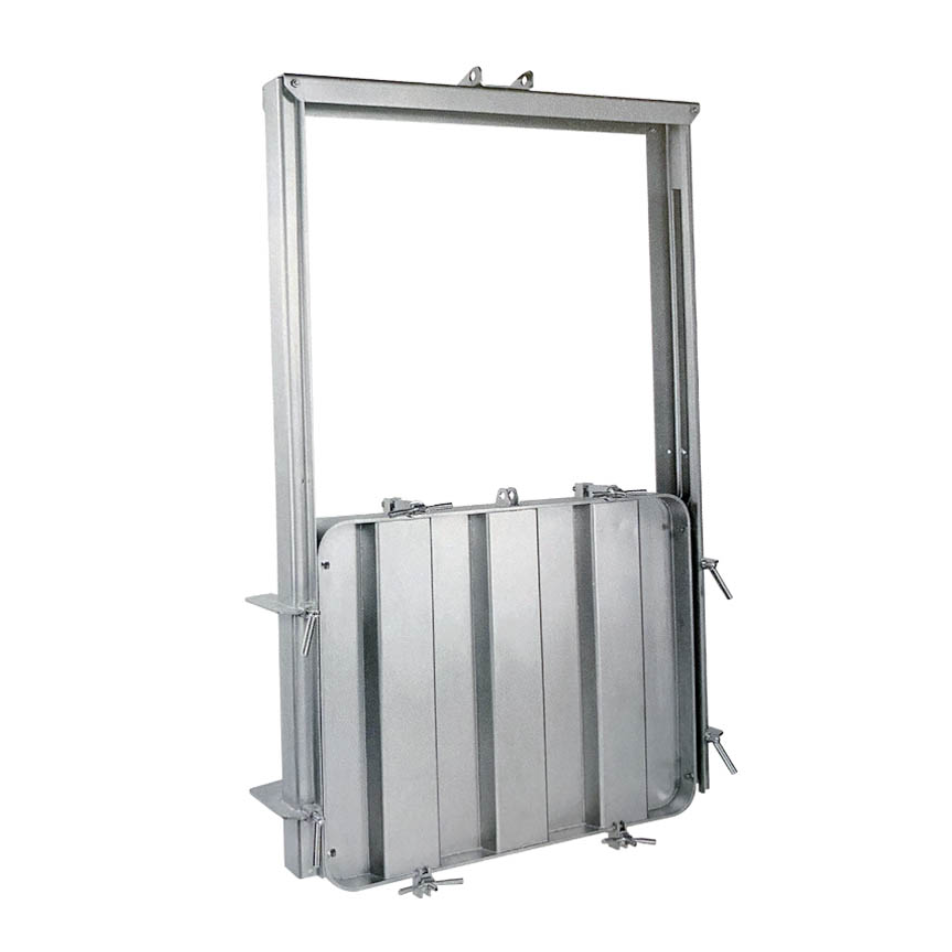

Прямокутний люк з нержавіючої сталі гільйотина E134 — це масивна, надійна конструкція, обладнана підйомною кришкою розміром 600x800 mm. Кришка встановлюється в раму з напрямними, які полегшують її піднімання та опускання. У верхній частині кришки розташована скоба, до якої кріпиться трос для її піднімання. Фіксацію кришки в обраному положенні забезпечують вісім притискних ручок.
Прямокутний люк з нержавіючої сталі E134 - застосування
Засувки (гільйотини) відмінно підходять для великих резервуарів і силосів, призначених для зберігання різноманітних матеріалів і сировини. Тому основною сферою застосування люка з нержавіючої сталі гільйотина E134 є агропродовольча промисловість, а також підприємства з переробки овочів і фруктів та великі сільськогосподарські господарства.
Люки (засувки) цього типу також успішно використовуються в інших застосуваннях, де потрібна стійкість до корозії, за умови, що робоче середовище відповідає параметрам матеріалів, використаних для виготовлення люка.

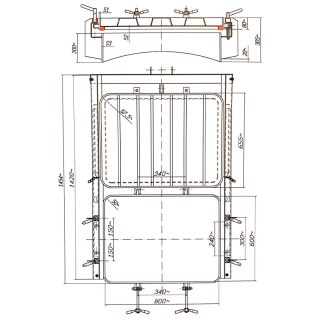

| Модель | H [mm] | S1 [mm] | S2 [mm] | S3 [mm] | Макс. [бар] |
|---|---|---|---|---|---|
| E134 | 200 | 10 | 4 | 8 | 1.2 |
Parametry techniczne
| Seria produktowa | Seria E |
|---|---|
| Wymiar | XL (dłuższy bok włazu powyżej 700 mm) |
| Kształt | Włazy prostokątne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 200 mm |
| Grubość ścianki kołnierza (w mm) | 10.0 mm |
| Sposób otwierania | Zasuwa |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 0.5 - 2.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, Silikon |
| Materiał pokrętła | INOX |
