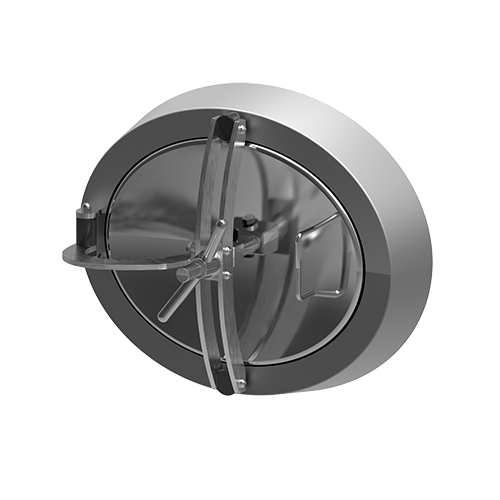

A321 (345x445)
Люк овальний A321
Люк овальний A321 — це велика конструкція, призначена для монтажу в бічній стінці резервуара. Зовнішній шарнір дає змогу відкривати кришку всередину резервуара. Метеликова ручка з нержавіючої сталі забезпечує легке та надійне притискання кришки й ущільнення всього вузла.
Цю модель стандартно виготовляють з нержавіючої сталі AISI 304/304L, а за вибором також зі сталі марки AISI 316L. Широкий спектр еластомерів, що застосовуються для виробництва ущільнень, дає можливість використовувати люк у різних застосуваннях, у тому числі з вибагливими рідинами та середовищами.
Застосування овального люка з нержавіючої сталі A321
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв і алкоголю,
- хімічна та біотехнологічна промисловість.
Люк ефективно застосовують скрізь там, де його використання допускають параметри матеріалів, з яких він виготовлений.
| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A321 | 460 | 560 |
90x4** 130x4 |
250 | 4.0 | 3.5 | 18.5 |
*Для стандартного виконання (HxSP1 = 90x4 mm).
**Стандартне виконання.

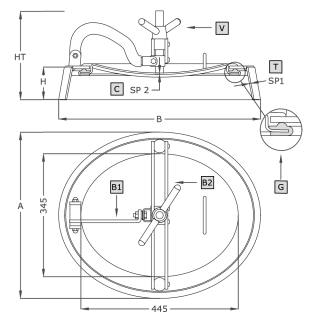

| Symbol | Element |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
| B1 | поперечне плече |
| B2 | вертикальне плече |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy owalne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 90-130 mm |
| Grubość ścianki kołnierza (w mm) | 4.0 mm |
| Sposób otwierania | Do wewnątrz |
| Branża | Browarnictwo, Chemia, Mleczarstwo, Produkcja spożywcza, Winiarstwo |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 2.51 - 4.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | INOX |
