A319 (345x445)
Люк овальний A319

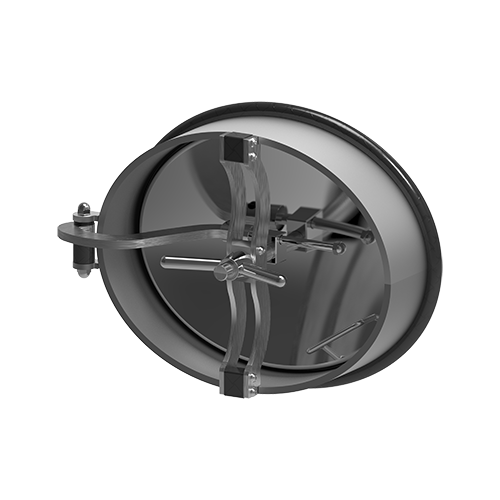

Люк овальний A319 — це стандартна конструкція, призначена для монтажу в бічній обшивці резервуара. Зовнішній шарнір дає змогу відкривати кришку всередину резервуара. Метеликова ручка забезпечує зручне й надійне притискання кришки та ущільнення всього вузла.
Цю модель стандартно виготовляють із нержавіючої сталі AISI 304/304L, а за опцією — зі сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виготовлення ущільнень, дозволяє використовувати люк у різних застосуваннях, при контакті з різними рідинами/рідкими середовищами.
Застосування овального люка з нержавіючої сталі A319
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв та алкоголю,
- хімічна та біотехнологічна промисловість.
Люк ефективно застосовується всюди там, де його використання відповідає параметрам матеріалів, з яких він виготовлений.

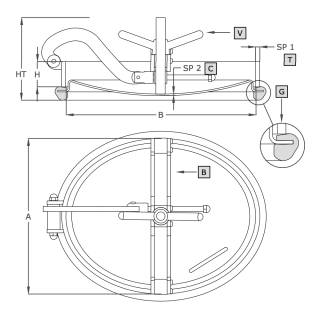

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A319 | 345 | 445 |
60x10** 80x10 100x10 130x10 |
195 | 4.0 | 5.0 | 17.0 |
*Для стандартного виконання (HxSP1 = 60x10 mm).
**Стандартне виконання.
| Символ | Елемент |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
| B | важіль |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy owalne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 60-130 mm |
| Grubość ścianki kołnierza (w mm) | 10.0 mm |
| Sposób otwierania | Do wewnątrz |
| Branża | Browarnictwo, Chemia, Mleczarstwo, Produkcja spożywcza, Winiarstwo |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 4.51 - 6.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | INOX |
