A318 (345x445)

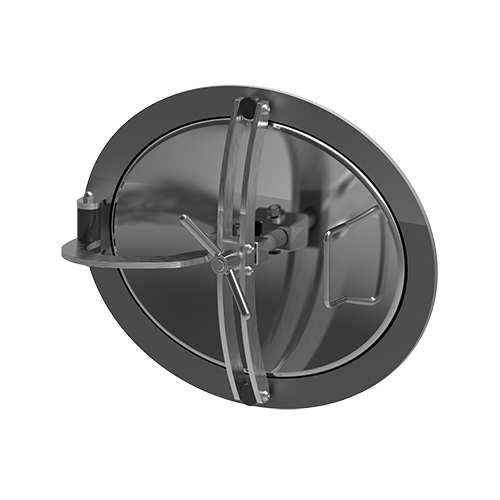

Овальний люк з нержавіючої сталі A318
Овальний люк A318 відкривається всередину резервуара. Він монтується в бічній обшивці сталевого резервуара тискового з нержавіючої stali.
Під час виготовлення люк додатково гнуть під конкретний діаметр резервуара. Таким чином він виробляється виключно за індивідуальними замовленнями. Модель A318 придатна для резервуарів діаметром 900 mm і більше.
Стандартно цю модель виконують з нержавіючої сталі AISI 304/304L, а опційно – з сталі марки AISI 316L. Широкий вибір еластомерів, що застосовуються для виготовлення ущільнень, дає змогу використовувати люк у контакті з різними робочими середовищами (рідини, розчини).
Застосування овального люка з нержавіючої сталі A318
Основні напрями застосування:
- пивоварні резервуари,
- ферментаційна промисловість,
- виробництво напоїв, вина та алкоголю,
- хімічна та біотехнологічна промисловість.
Еліптичний люк A318 також успішно використовують в інших установках, за умови що робоче середовище буде сумісним з властивостями матеріалів, з яких він виготовлений.
| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm] | SP2 [mm] | Макс. [бар] | Вага [kg] |
|---|---|---|---|---|---|---|---|
| A318 | 345 | 445 |
40x8 Ø ≥ 900 mm* |
170 | 2.5 | 3.0 | 11.0 |
*Діаметр резервуара.

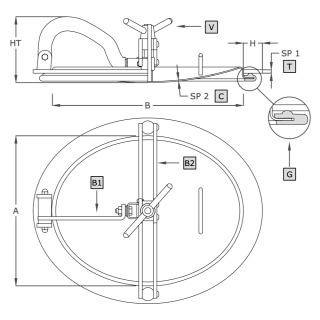

| Symbol | Element |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
| B1 | поперечне плече |
| B2 | вертикальне плече |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy owalne |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 40 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Do wewnątrz |
| Branża | Browarnictwo, Chemia, Mleczarstwo, Produkcja spożywcza, Winiarstwo |
| Sposób montażu | w poszyciu (na boku) zbiornika |
| Ciśnienie | 2.51 - 4.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
