A311G (305x430)

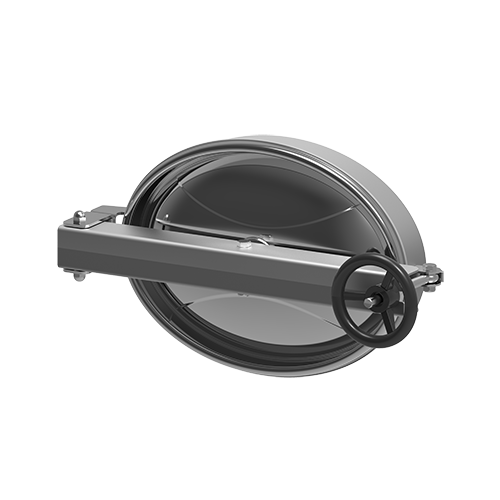

Овальний люк A311G
Овальний люк A311G має компактну й міцну конструкцію. Стандартно монтується у бічній обшивці резервуара. Також може використовуватися як верхній люк. Цю модель виготовляють із двох марок нержавіючої сталі: AISI 304/304L (стандартно) та AISI 316 (опційно).
Зовнішній шарнір оснащений рухомим штифтом, завдяки чому можна відвести кришку вбік. Велика ручка з пластика дає змогу швидко послаблювати та затягувати притиск кришки. За потреби пластикову ручку можна замінити на хрестоподібну ручку-«метелик» із нержавіючої сталі.
Застосування овального люка з нержавіючої сталі A311G
Основні сфери застосування:
- харчова промисловість,
- виробництво напоїв і алкоголю,
- хімічна та біотехнологічна промисловість,
- усі типи безнапірних резервуарів.
Люк ефективно застосовують усюди, де його використання дозволяють параметри матеріалів, з яких він виготовлений.

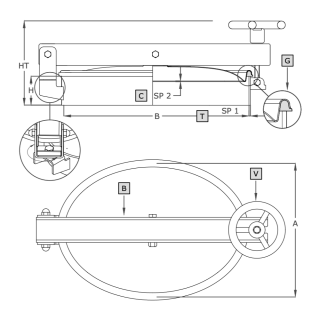

| Модель | A [mm] | B [mm] | HxSP1 [mm] | HT [mm]* | SP2 [mm] | Макс. [бар]* | Maca [kg] |
|---|---|---|---|---|---|---|---|
| A311G | 305 | 430 |
60x6** 80x6 100x6 150x6 |
210 | 2.0 | 0.4 | 11.0 |
*Для стандартного виконання (HxSP1 = 60x6 mm).
**Стандартне виконання.
| Символ | Елемент |
|---|---|
| V | ручка |
| C | кришка |
| G | ущільнення |
| T | фланець |
| B | важіль |
Parametry techniczne
| Seria produktowa | Seria A |
|---|---|
| Wymiar | M (dłuższy bok włazu między 300-500 mm) |
| Kształt | Włazy owalne |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-150 mm |
| Grubość ścianki kołnierza (w mm) | 6.0 mm |
| Sposób otwierania | Na zewnątrz |
| Sposób montażu | w dachu zbiornika, w poszyciu (na boku) zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Neopren, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
