X1312MT (DN100-DN350)

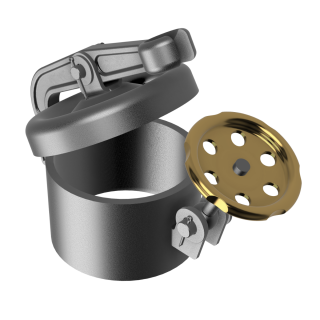

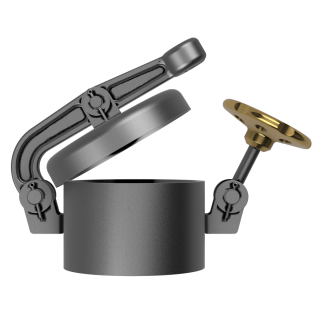

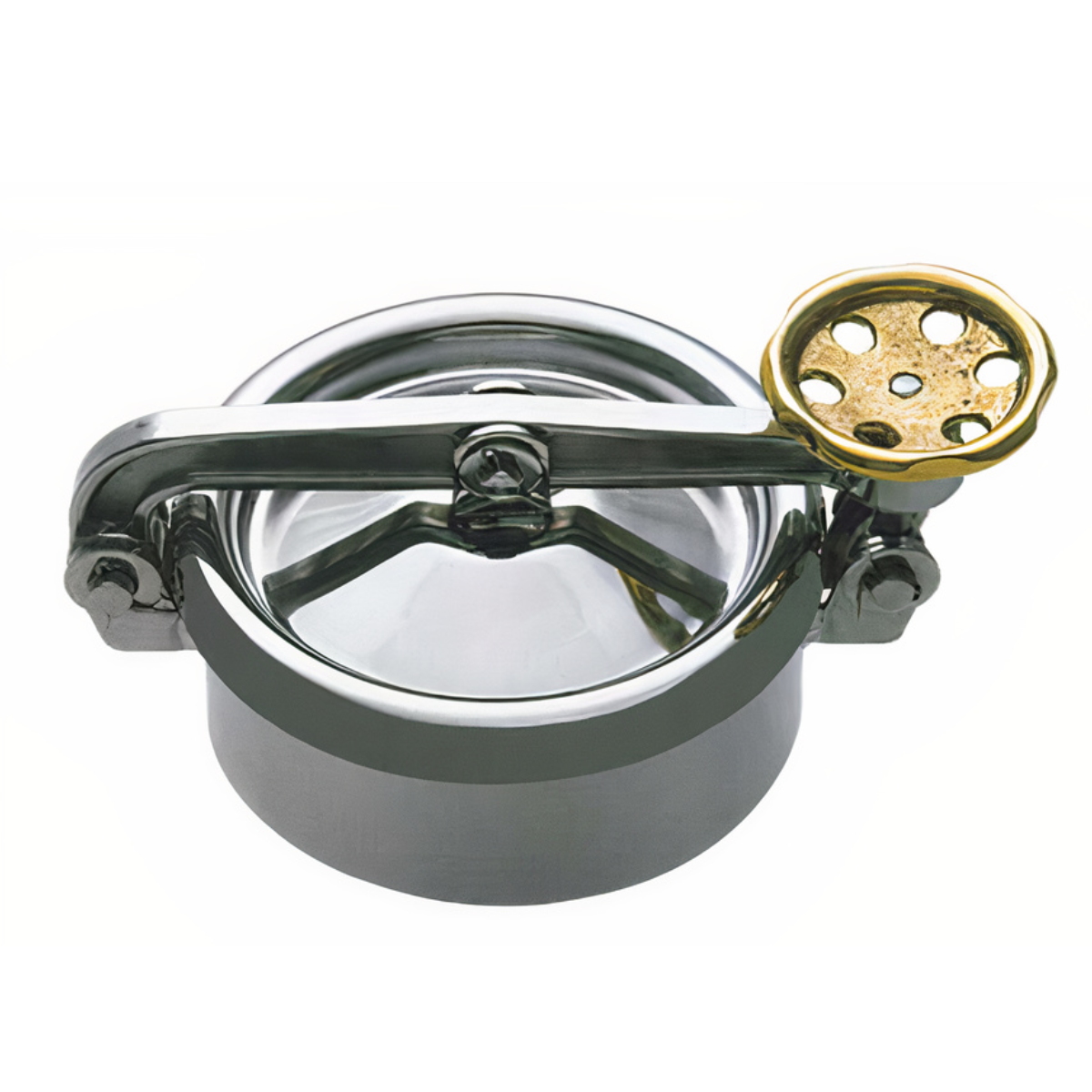

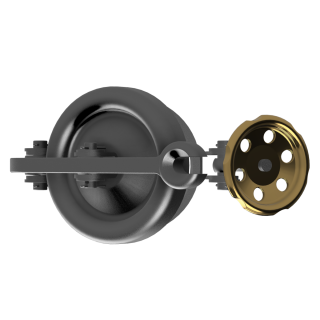

Круглий промисловий люк X1312MT
Круглий промисловий люк X1312MT доступний у виконаннях з діаметром від DN150 до DN350. Цю модель виготовляють у двох варіантах матеріалу та обробки поверхні:
- чорна сталь S235JR,
- нержавіюча сталь AISI 316L (пассивоване покриття),
- нержавіюча сталь AISI 316L (поліроване покриття).
Люк призначений для монтажу у верхній частині (на даху) резервуарів з нержавіючої сталі та інших промислових установок. Рухоме плече люка дає змогу відкривати кришку під прямим кутом, а ручка люка забезпечує достатній притиск і герметичність закриття.
Конструкція люка дає змогу проводити інспекцію внутрішнього простору камери або резервуара, в якому встановлено люк.
Застосування промислового люка з нержавіючої сталі X1312MT
Основні сфери застосування цього типу люка:
- безтискові резервуари з чорної або нержавіючої сталі,
- промислові камери,
- інші процесні установки, що працюють в промислових умовах.
Плануючи застосування такого люка в конкретному випадку, обов’язково слід враховувати властивості матеріалів, використаних для його виготовлення, щоб уникнути проблем із корозією, стійкістю до температури та дії хімічних чинників.

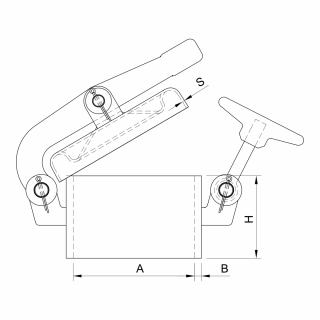

| Модель | A (DN) [mm] |
H [mm] |
B [mm] |
Макс. [bar] |
Вага [kg] |
Матеріал | Обробка |
|---|---|---|---|---|---|---|---|
|
211 1312 MT |
100 | 70 | 6 | 0.8 | 2.4 | S235JR | - |
|
212 1312 MT |
100 | 70 | 6 | 0.8 | 2.4 | AISI 316L | пасивація |
|
212 1312 MTP |
100 | 70 | 6 | 0.8 | 2.4 | AISI 316L | полірування |
|
211 2312 MT |
150 | 70 | 6 | 0.8 | 3.2 | S235JR | - |
|
212 2312 MT |
150 | 70 | 6 | 0.8 | 3.2 | AISI 316L | пасивація |
|
212 2312 MTP |
150 | 70 | 6 | 0.8 | 3.2 | AISI 316L | полірування |
|
211 3312 MT |
200 | 70 | 8 | 0.8 | 5.1 | S235JR | - |
|
212 3312 MT |
200 | 70 | 8 | 0.8 | 5.1 | AISI 316L | пасивація |
|
212 3312 MTP |
200 | 70 | 8 | 0.8 | 5.1 | AISI 316L | полірування |
|
211 4312 MT |
250 | 70 | 6 | 0.4 | 5.7 | S235JR | - |
|
212 4312 MT |
250 | 70 | 6 | 0.4 | 5.7 | AISI 316L | пасивація |
|
212 4312 MTP |
250 | 70 | 6 | 0.4 | 5.7 | AISI 316L | полірування |
|
211 7312 MT |
350 | 70 | 6 | 0.1 | 8.2 | S235JR | - |
|
212 7312 MT |
350 | 70 | 6 | 0.1 | 8.2 | AISI 316L | пасивація |
|
212 7312 MTP |
350 | 70 | 6 | 0.1 | 8.2 | AISI 316L | полірування |
Parametry techniczne
| Seria produktowa | Seria X |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 70 mm |
| Grubość ścianki kołnierza (w mm) | 6.0-8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Chemia |
| Wymiar | poniżej DN300, DN300 - DN500 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 316/316L, Inny |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | Inny |
