X2311VAL (DN150-DN500)

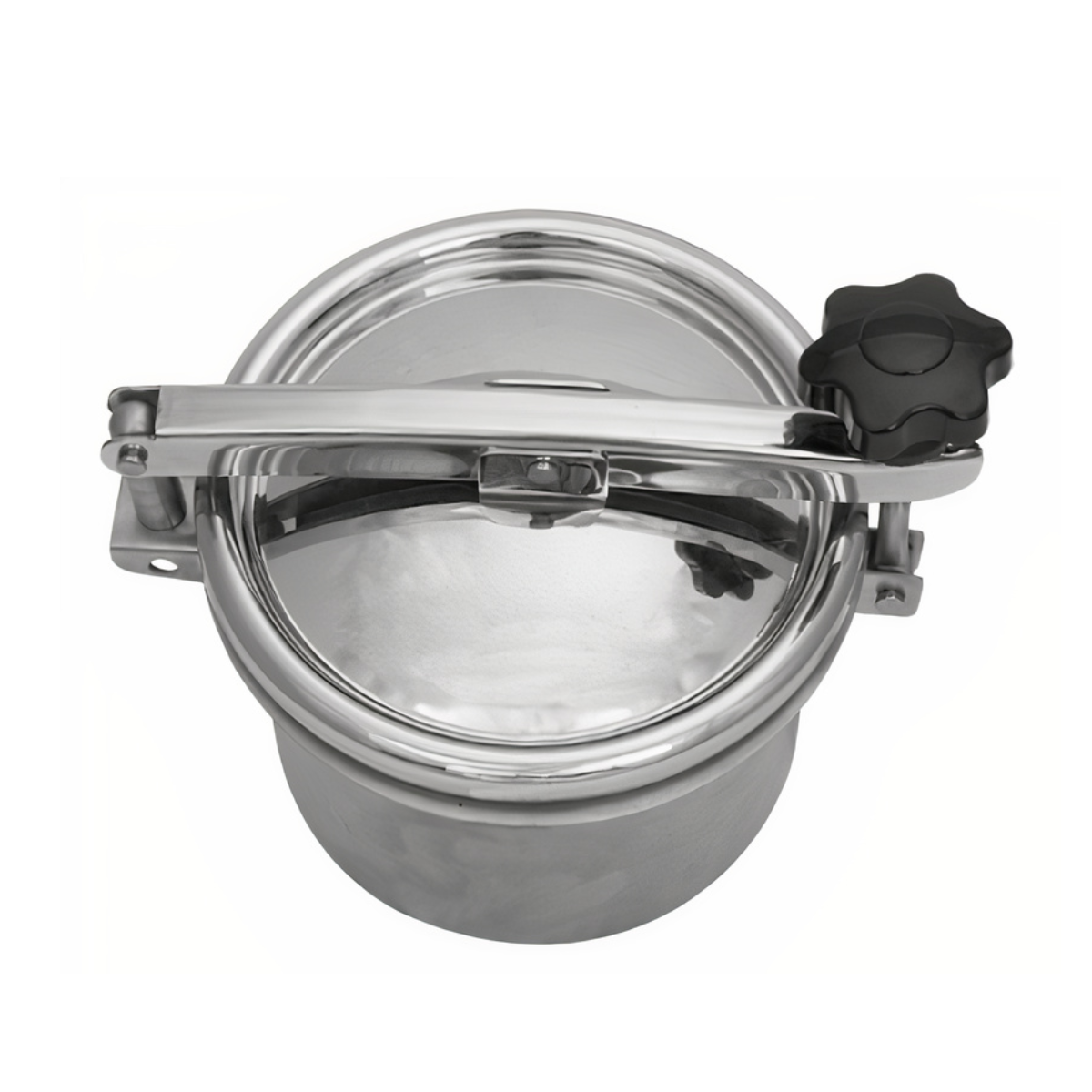

Круглий промисловий люк X2311VAL
Круглий промисловий люк X2311VAL доступний у виконанні з діаметром від DN150 до DN500. Цю модель виготовляють із нержавіючої сталі марки AISI 304 або AISI 316. Кришка люка полірується, тоді як фланець люка під час виробництва піддається пасивації.
Люк призначений для монтажу у верхній частині (на даху) нержавіючих резервуарів та іншого промислового обладнання. Рама люка оснащена рухомим штифтом, який дає змогу відкидати кришку догори або вбік. Ручка люка забезпечує необхідний притиск і герметичність закриття кришки.
Конструкція люка дає змогу виконувати вільний огляд внутрішнього простору камери або резервуара, у якому встановлено люк.
Застосування промислового люка з нержавіючої сталі X2311VAL
Основні сфери застосування цього типу люка:
- безтискові резервуари з нержавіючої сталі,
- промислові камери,
- інше процесне обладнання, що працює в промислових умовах.
Плануючи застосування люка цього типу в конкретному вузлі, обов’язково слід враховувати властивості матеріалів, використаних для його виготовлення, щоб уникнути проблем із корозією, стійкістю до температури та дії хімічних чинників.

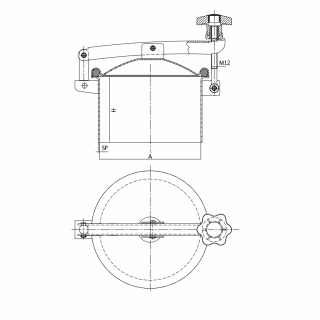

| Модель | A (DN) [mm] |
H [mm] |
SP [mm] |
MAX [bar] |
Вага [kg] |
Матеріал |
|---|---|---|---|---|---|---|
| 213 2311 / 50 VAL | 150 | 50 | 2 | 0.0 | 2.5 | AISI 304 |
| 212 2311 / 50 VAL | 150 | 50 | 2 | 0.0 | 2.5 | AISI 316 |
|
213 3311 / 50 VAL |
200 | 50 | 2.5 | 0.0 | 3.5 | AISI 304 |
| 212 3311 / 50 VAL | 200 | 50 | 2.5 | 0.0 | 3.5 | AISI 316 |
| 213 4311 / 50 VAL | 250 | 50 | 2.5 | 0.0 | 3.8 | AISI 304 |
| 212 4311 / 50 VAL | 250 | 50 | 2.5 | 0.0 | 3.8 | AISI 316 |
| 213 5311 VAL | 300 | 100 | 2.5 | 0.0 | 4.5 | AISI 304 |
| 212 5311 VAL | 300 | 100 | 2.5 | 0.0 | 4.5 | AISI 316 |
| 213 10420 VAL | 420 | 100 | 2.5 | 0.0 | 6.5 | AISI 304 |
| 212 10420 VAL | 420 | 100 | 2.5 | 0.0 | 6.5 | AISI 316 |
| 213 10500 VAL | 500 | 100 | 2.5 | 0.0 | 8.2 | AISI 304 |
| 212 10500 VAL | 500 | 100 | 2.5 | 0.0 | 8.2 | AISI 316 |
Parametry techniczne
| Seria produktowa | Seria X |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 50-100 mm |
| Grubość ścianki kołnierza (w mm) | 2.0-2.5 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | poniżej DN300, DN300 - DN500 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne |
