X3348MT (DN200)

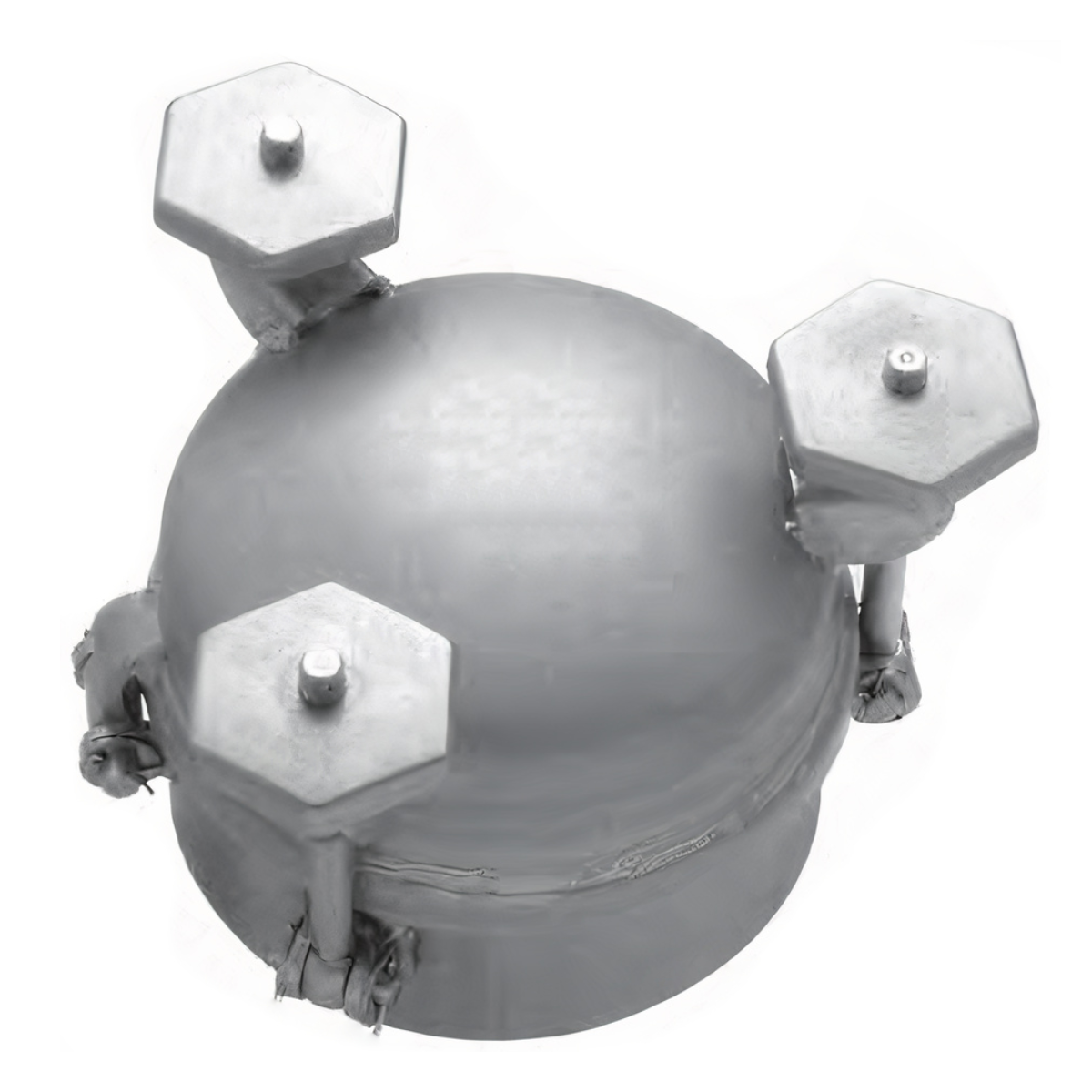

Круглий промисловий герметичний люк X3348MT
Круглий люк X3348MT — це герметичний промисловий люк, призначений для роботи під тиском. Для цього люка доступні такі варіанти виконання:
- котлова сталь P265GH,
- нержавіюча сталь AISI 316L (пасивоване оздоблення),
- нержавіюча сталь AISI 316L (поліроване оздоблення).
Для цього люка доступна сертифікація CODAP (PED).
Люк призначений для монтажу у верхній частині (даху) резервуарів та іншого промислового обладнання, виготовленого з нержавіючої або чорної сталі. Кришка люка встановлена на завісі, що дає змогу відчиняти її вертикально. Додатково люк оснащений притискними ручками, які гарантують герметичність закриття кришки.
Конструкція люка дає змогу проводити вільний огляд внутрішнього простору камери або резервуара, в якому встановлено люк.
Застосування промислового люка з нержавіючої сталі X3348MT
Основні сфери застосування цього типу люка:
- герметичні резервуари з чорної або нержавіючої сталі,
- промислові камери,
- інше технологічне обладнання, що працює в промислових умовах.
Плануючи використання люка цього типу в конкретному застосуванні, обов’язково слід врахувати властивості матеріалів, з яких він виготовлений, щоб уникнути проблем із корозією, а також забезпечити належну стійкість до температури та хімічних впливів.

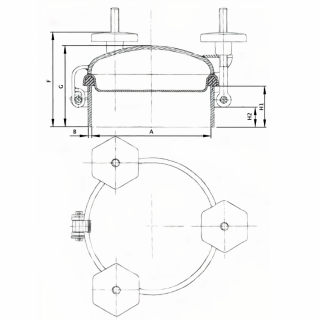

| Модель | A (DN) [mm] |
H1 [mm] |
H2 [mm] |
B [mm] |
G [mm] |
F [mm] |
MAX [bar] |
Маса [kg] |
Матеріал | Оздоблення |
|---|---|---|---|---|---|---|---|---|---|---|
|
210 3348 MT |
203 | 70 | 34 | 8 | 139 | 167 | 8.0/-0.1 (200°C) 12.0/-0.1 (випробувальний) |
10.7 | S235JR | - |
|
212 3348 MT |
203 | 70 | 34 | 8 | 139 | 167 | 8.0/-0.1 (200°C) 12.0/-0.1 (випробувальний) |
10.7 | AISI 316L | пасивація |
|
212 3348 MTP |
203 | 70 | 34 | 8 | 139 | 167 | 8.0/-0.1 (200°C) 12.0/-0.1 (випробувальний) |
10.7 | AISI 316L | полірування |
Parametry techniczne
| Seria produktowa | Seria X |
|---|---|
| Kształt | Włazy okrągłe |
| Wysokość kołnierza (w mm) | 70 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | poniżej DN300 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | 6.51 - 8.5 bar, powyżej 8.5 bar |
| Podciśnienie | do -0.5 bar |
| Certyfikat PED | tak |
| Rodzaj stali | AISI 316/316L, Inny |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | Inny |
