X10324MT (DN500-DN600)

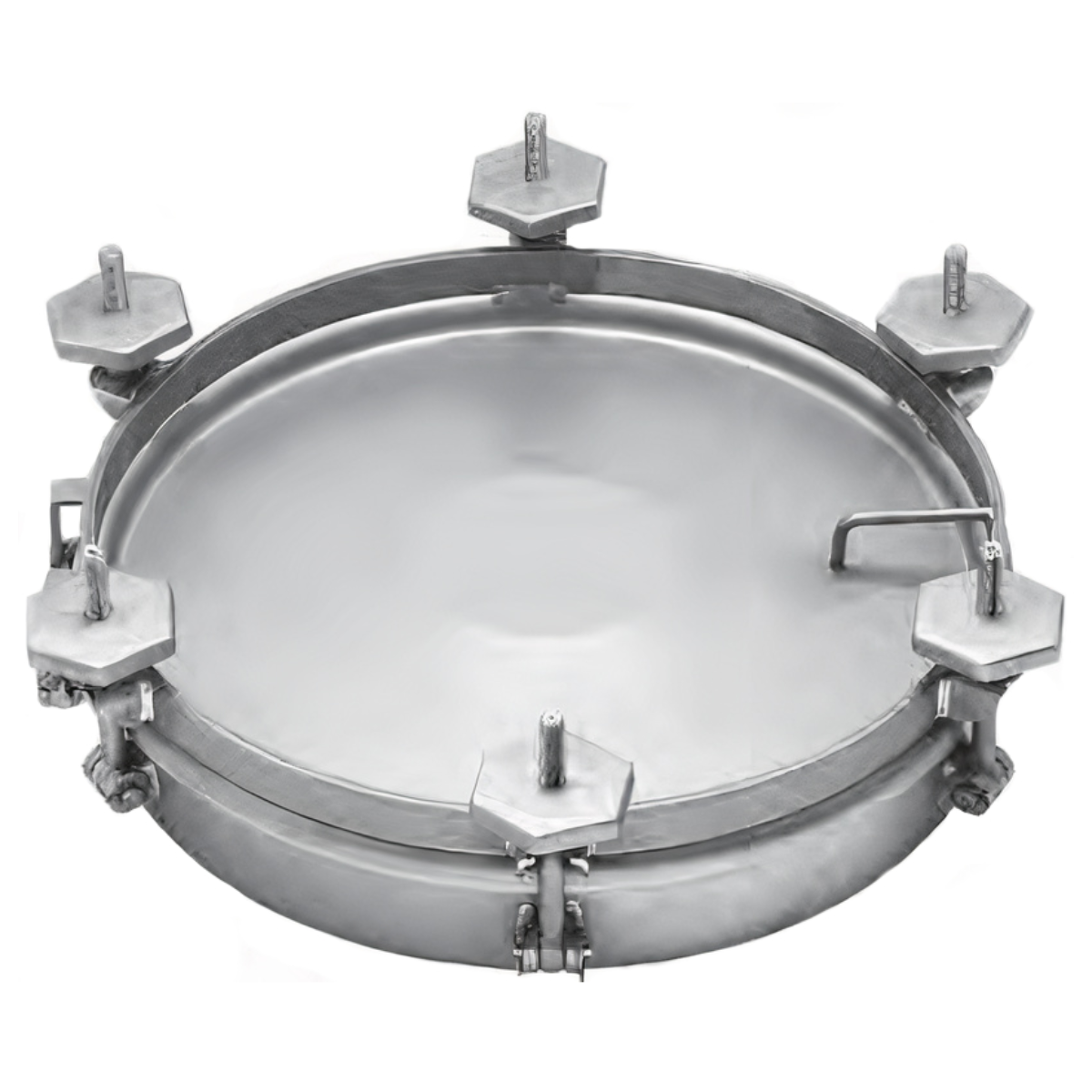

Круглий промисловий герметичний люк X10324MT
Круглий люк X10324MT — це герметичний люк, призначений для промислового застосування. Для цього люка доступні такі варіанти виконання:
- чорна сталь S235JR,
- нержавіюча сталь AISI 316L (пасивоване покриття),
- нержавіюча сталь AISI 316L (поліроване покриття).
Крім того, для версії з нержавіючої сталі (AISI 316L) доступна сертифікація CODAP (PED).
Люк призначений для монтажу у верхній частині (на даху) резервуарів та іншого промислового обладнання, виготовленого з нержавіючої або чорної сталі. Кришка люка встановлена на завісі, що дає змогу відчиняти її під прямим кутом. Додатково люк оснащений притискними ручками, які забезпечують герметичне закриття кришки.
Конструкція люка дає змогу здійснювати вільну інспекцію внутрішнього простору камери або резервуара, у якому змонтовано люк.
Застосування промислового люка з нержавіючої сталі X10324MT
Основні сфери застосування цього типу люка такі:
- герметичні та негерметичні резервуари з чорної або нержавіючої сталі,
- промислові камери,
- інше процесне обладнання, що використовується в промислових умовах.
Плануючи використання люка цього типу в конкретному застосуванні, обов’язково слід ураховувати властивості матеріалів, з яких він виготовлений, щоб уникнути проблем із корозією, стійкістю до температури та впливу хімічних речовин.

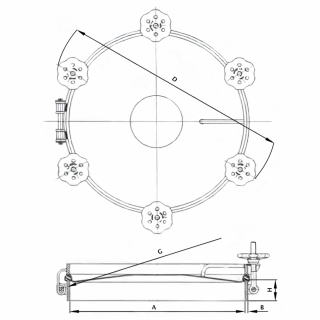

| Модель | A (DN) [mm] |
H [mm] |
B [mm] |
G [mm] |
D [mm] |
Макс. [bar] |
Вага [kg] |
Матеріал | Оздоблення | CODAP/PED |
|---|---|---|---|---|---|---|---|---|---|---|
|
211 10324 MT |
502 | 60 | 8 | 542 | 644 | 1.3/-0.2 | 20.7 | S235JR | - | Ні |
|
212 10324 MT |
502 | 60 | 8 | 542 | 644 | 1.3/-0.2 (150°C) | 20.7 | AISI 316L | пасивація | Так |
|
212 10324 MP |
502 | 60 | 8 | 542 | 644 | 1.3/-0.2 (150°C) | 20.7 | AISI 316L | полірування | Так |
|
211 11324 MT |
602 | 60 | 8 | 642 | 744 | 1.1/-0.6 | 22.5 | S235JR | - | Ні |
|
212 11324 MT |
602 | 60 | 8 | 642 | 744 | 1.1/-0.6 (150°C) 1.5/-0.6 (100°C) |
22.5 | AISI 316L | пасивація | Так |
|
212 11324 MP |
602 | 60 | 8 | 642 | 744 | 1.1/-0.6 (150°C) 1.5/-0.6 (100°C) |
22.5 | AISI 316L | полірування | Так |
Parametry techniczne
| Seria produktowa | Seria X |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Ciśnieniowe |
| Wysokość kołnierza (w mm) | 60 mm |
| Grubość ścianki kołnierza (w mm) | 8.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | DN300 - DN500, DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar, 0.5 - 2.5 bar |
| Podciśnienie | do -0.5 bar |
| Certyfikat PED | tak, nie |
| Rodzaj stali | AISI 316/316L, Inny |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | Inny |
