Właz okrągły
W1/A (DN220-DN600)
Люк з нержавіючої сталі W1/A – основні характеристики

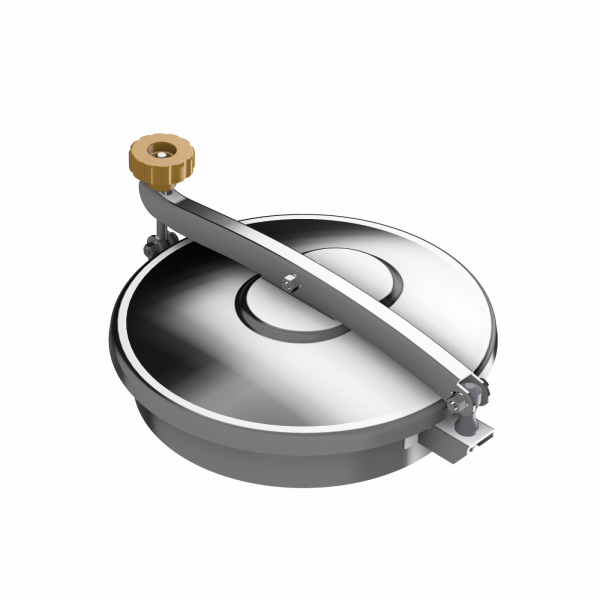

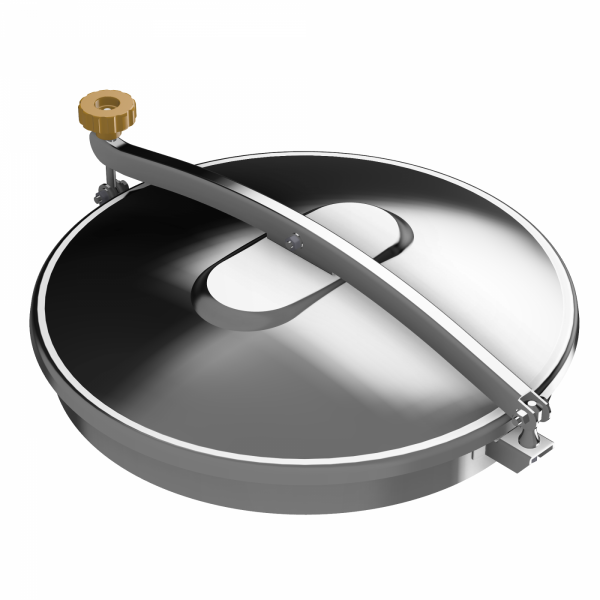

Округлий люк з нержавіючої сталі W1/A монтується в даху резервуара з нержавіючої сталі. Його відкидна кришка відкривається назовні, а також може відсуватися вбік. Крім того, опукла форма кришки та її полірована поверхня полегшують миття й запобігають накопиченню забруднень і води. Стандартно люк обладнано ущільненням з EPDM та пластиковою ручкою.
Колір ручки може відрізнятися від показаного на фотографіях.
Застосування люків з нержавіючої сталі W1/A
Модель W1/A виготовляється з монтажними рамами (фланцями) висотою від 60 mm до 500 mm. Завдяки цьому люк можна встановлювати в резервуарах з нержавіючої сталі, покритих теплоізоляцією. Округлий люк W1/A зазвичай монтують у резервуарах з нержавіючої сталі, призначених для зберігання різноманітних рідких продуктів, але його також успішно застосовують у різних технологічних апаратах.
Зазвичай люк цього типу встановлюють у резервуарах з нержавіючої сталі, що використовуються в галузях:
- харчова промисловість,
- молочна промисловість,
- переробка овочів, фруктів та багатьох інших продуктів.
Його також застосовують у безтискових промислових апаратах. Успішно використовується також у косметичній, біотехнологічній, хімічній та споріднених галузях промисловості.
| Модель | Діаметр [мм] | G [мм] | H [мм] | Макс. [бар] |
|---|---|---|---|---|
| W1/A/220 | 227 | 2 | 60 90 150 200 250 300 400 500 |
0.1 |
| W1/A/300 | 306 | 2 | ||
| W1/A/400 | 406 | 2 | ||
| W1/A/450 | 459 | 2 | ||
| W1/A/500 | 506 | 2 | ||
| W1/A/600 | 606 | 2 |
Parametry techniczne
| Seria produktowa | Seria W |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-500 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Browarnictwo, Chemia, Mleczarstwo, Produkcja spożywcza, Winiarstwo |
| Wymiar | DN300 - DN500 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
