E51 (DN502)

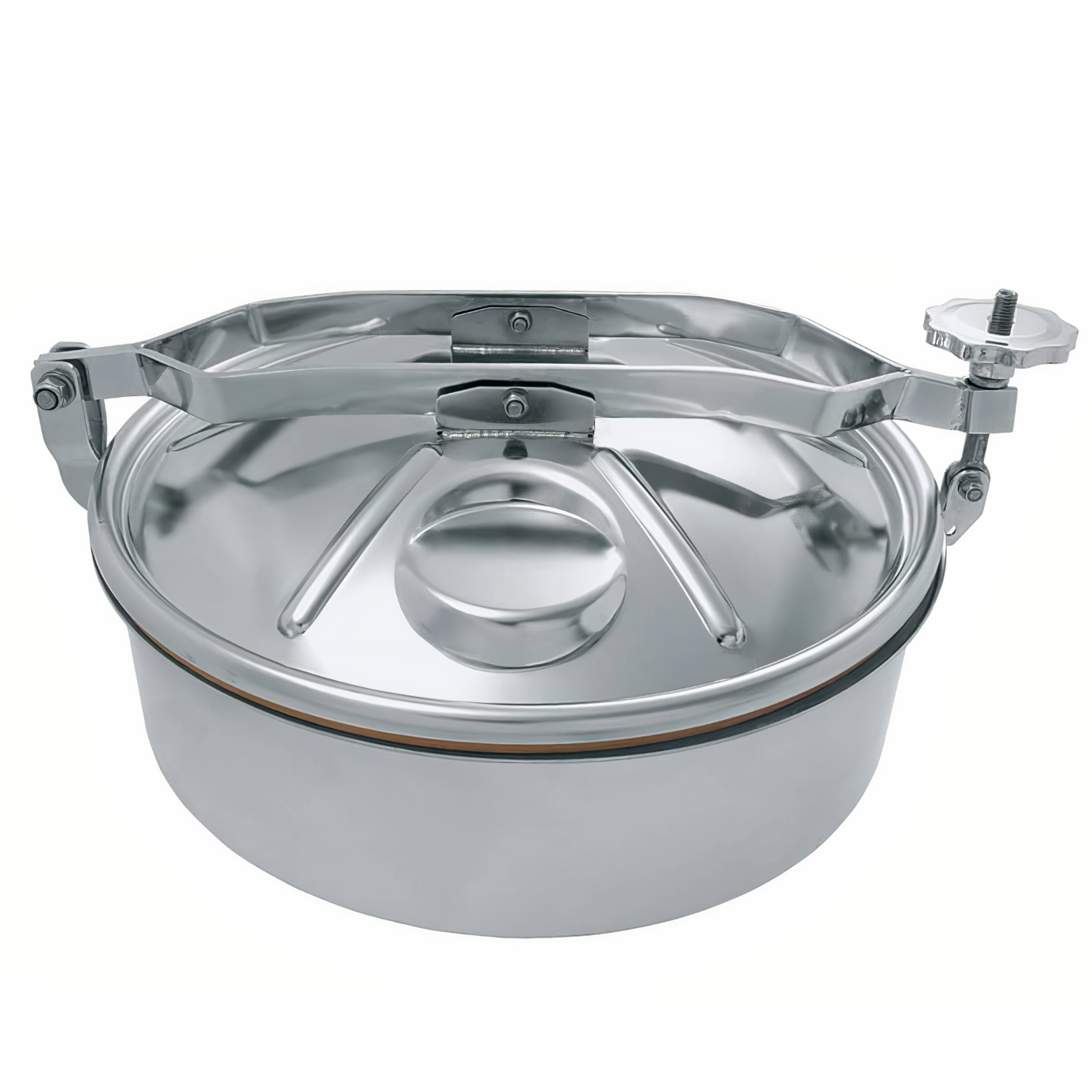

Круглий люк з нержавіючої сталі E51
Круглі люки з нержавіючої stali E51 діаметром 502 мм призначені для монтажу у верхній частині (на даху) резервуарів з нержавіючої сталі. Вони підходять як для резервуарів, призначених для зберігання різних рідких продуктів у безтискових умовах, так і для іншого процесного обладнання.
Характерна особливість люка E51 — це важіль із двома точками опори. Це забезпечує стабільне відкривання та закривання кришки, а також підвищену міцність самого люка.
Відкидна кришка люка відкривається вертикально назовні. Протиснення на кришці зазвичай передбачають місце для приварювання кінцівки дихального клапана або невеликого плоского оглядового вікна. Діапазон доступних висот монтажних фланців (див. вкладку: креслення та розміри) дає змогу монтувати люк у теплоізольованих резервуарах з нержавіючої сталі.
Круглий люк з нержавіючої сталі серії E51 - застосування
Круглі люки E51 монтують у резервуарах з нержавіючої сталі, призначених для зберігання різних типів продуктів, а також у багатьох інших видах обладнання. Основні сфери застосування цієї моделі люка такі:
- харчова промисловість і молочна галузь,
- виробництво напоїв і алкогольної продукції,
- переробка овочів і фруктів.
Люк також успішно застосовується в косметичній, біотехнологічній, хімічній та споріднених галузях промисловості.

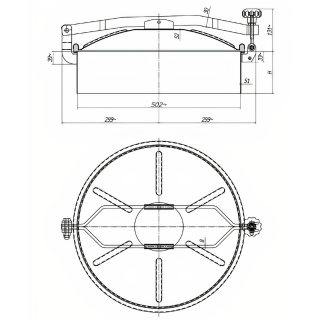

| Модель | Діаметр [мм] | H [мм] | S1 [мм] | S2 [мм] | Макс. [бар] |
|---|---|---|---|---|---|
| E51 | 502 |
60 90 |
2.5 | 1.5 | 0.02 |
Parametry techniczne
| Seria produktowa | Seria E |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-200 mm |
| Grubość ścianki kołnierza (w mm) | 2.5 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
