E/1NZ (DN502)

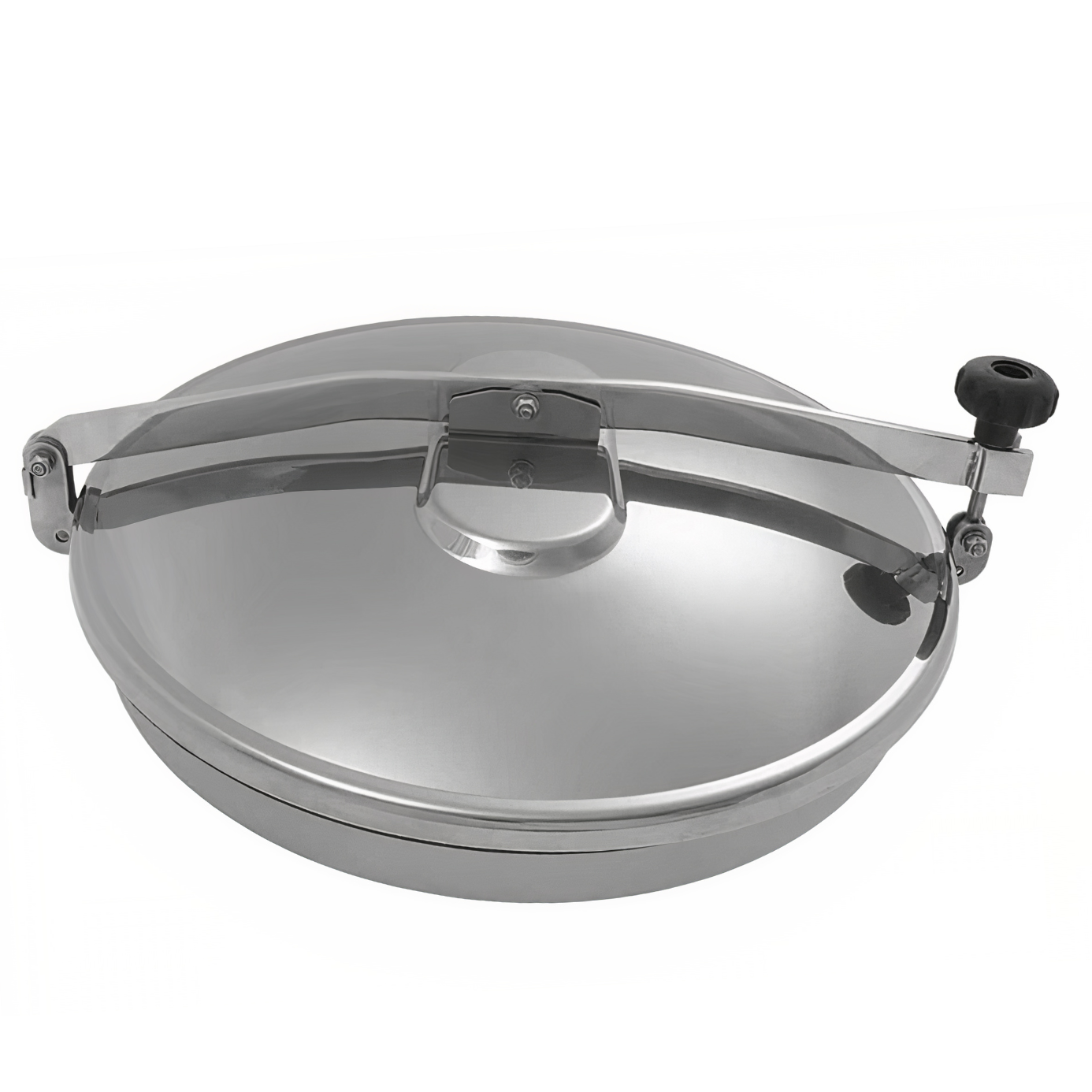

Круглий люк з нержавіючої сталі E/1NZ
Круглі люки з нержавіючої сталі E/1NZ діаметром 502 мм призначені для монтажу у верхній частині (на даху) резервуарів з нержавіючої сталі. Вони підходять як для резервуарів, призначених для зберігання різних рідких продуктів у безтискових умовах, так і для іншого процесного обладнання.

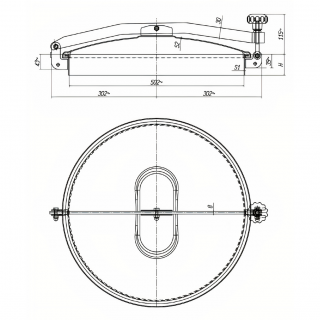

Відкидна кришка люка відкривається перпендикулярно назовні. Крім того, її опукла форма полегшує миття та запобігає накопиченню забруднень і води. Діапазон доступних висот монтажних фланців (див. вкладку: креслення та розміри) дає змогу встановлювати люк у теплоізольованих резервуарах з нержавіючої сталі.
Круглий люк з нержавіючої сталі серія E/1NZ - застосування
Круглі люки E/1NZ встановлюють у резервуарах з нержавіючої сталі, призначених для зберігання різноманітної продукції, а також у багатьох інших типах обладнання. Основні області застосування цього типу люка такі:
- харчова та молочна промисловість,
- виробництво напоїв та алкогольних продуктів,
- переробка овочів і фруктів.
Також успішно застосовується в косметичній, біотехнологічній, хімічній та споріднених галузях промисловості.
| Модель | Діаметр [мм] | H [мм] | S1 [мм] | S2 [мм] | Макс. [бар] |
|---|---|---|---|---|---|
| E50/1NZ | 502 |
60 90 |
2 | 1.5 | 0.05 |
Parametry techniczne
| Kształt | Włazy okrągłe |
|---|---|
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-200 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Browarnictwo, Chemia, Mleczarstwo, Produkcja spożywcza, Winiarstwo |
| Wymiar | DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
