E/1D (DN402-DN602)

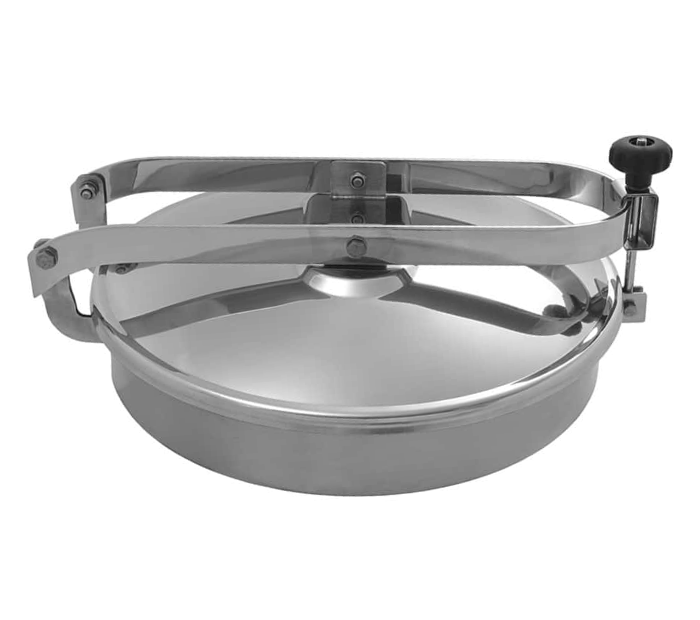

Круглий люк з нержавіючої сталі E/1D
Круглі люки з нержавіючої stali серії E/1D призначені для монтажу у верхній частині (на даху) резервуарів з нержавіючої сталі. Вони підходять як для резервуарів, призначених для зберігання різних рідких продуктів у безтискових умовах, так і для іншого процесного обладнання.
Серія виготовляється в таких розмірах:
- DN402 (E40/1D),
- DN502 (E50/1D),
- DN602 (E60/1D).
Відкидна кришка люка відкривається назовні. Крім того, її опукла форма полегшує миття та перешкоджає накопиченню забруднень і води. Діапазон доступних висот монтажних фланців (див. вкладку: креслення та розміри) дозволяє встановлювати люк у утеплені резервуари з нержавіючої сталі.
Характерною особливістю люка є кришка, змонтована на двох завісах, яка забезпечує стабільне вертикальне відкривання та закривання люка.
Круглий люк з нержавіючої сталі серія E/1D - застосування
Круглі люки E/1D монтують у резервуарах з нержавіючої сталі, призначених для зберігання різних видів продуктів, а також у багатьох інших типах обладнання. Основні сфери застосування цього типу люка:
- харчова промисловість і молочна галузь,
- виробництво напоїв та алкогольної продукції,
- переробка овочів і фруктів.
Його також успішно застосовують у косметичній, біотехнологічній, хімічній та споріднених галузях промисловості.

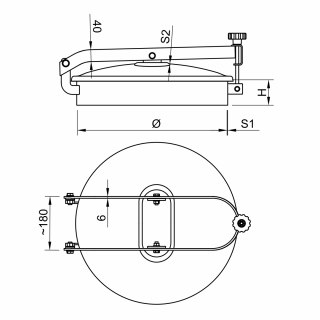

| Модель | Діаметр [мм] | H [мм] | S1 [мм] | S2 [мм] | Макс. [бар] |
|---|---|---|---|---|---|
| E40/1D | 402 | 90 150 200 |
2 | 1.5 | 0.05 |
| E50/1D | 502 | 2 | 1.5 | 0.05 | |
| E60/1D | 602 | 2 | 1.5 | 0.05 |
Parametry techniczne
| Seria produktowa | Seria E |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 90-200 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Branża | Browarnictwo, Chemia, Mleczarstwo, Produkcja spożywcza, Winiarstwo |
| Wymiar | DN300 - DN500, DN501 - DN700 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
