E/S (DN223-DN602)
Круглий люк з нержавіючої сталі серії E/S
Круглі люки з нержавіючої сталі серії E/S призначені для монтажу в даху резервуара з нержавіючої сталі. Вони також добре підходять як кришки менших резервуарів.
Відкидна кришка відкривається назовні. Завдяки широкому діапазону висот монтажних фланців (див. таблицю) люки цієї серії легко інтегрувати в ізольовані резервуари з нержавіючої сталі. Круглі люки E/S монтують у резервуарах з нержавіючої сталі, призначених для зберігання різноманітних продуктів, а також у багатьох інших видах обладнання.
Застосування люків з нержавіючої сталі серії E/S
Основний спектр застосування цього типу люків — це: харчова промисловість, молочна галузь, виробництво напоїв та алкоголю. Їх також успішно використовують:
- у переробці овочів і фруктів,
- у косметичній промисловості,
- у біотехнологічній та хімічній промисловості.
Люки серії E/S — це відмінний елемент оснащення безтискового обладнання, у конструкції якого передбачено встановлення оглядової кришки. Загалом, люки цього типу можна монтувати всюди, де їх використання допускають параметри матеріалів, застосованих у конструкції.
| Модель | Діаметр [мм] | H [мм] | S1 [мм] | S2 [мм] | Макс. [бар] |
|---|---|---|---|---|---|
| E22S | 223 | 60 90 150 200 250 300 400 500 |
2 | 1.2 | 0.1 |

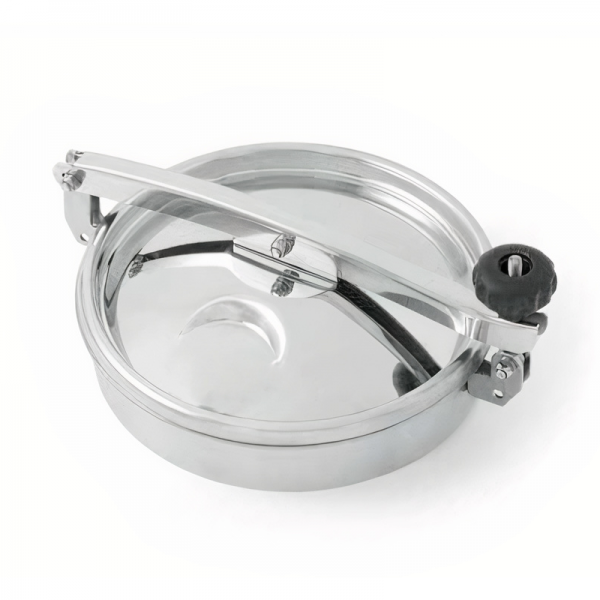

| E30S | 302 | 2 | 1.2 | ||

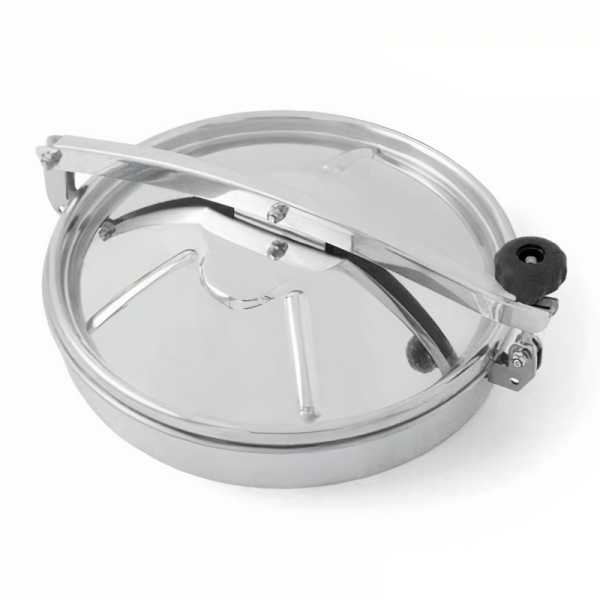

| E40S | 402 | 2 | 1.2 | ||

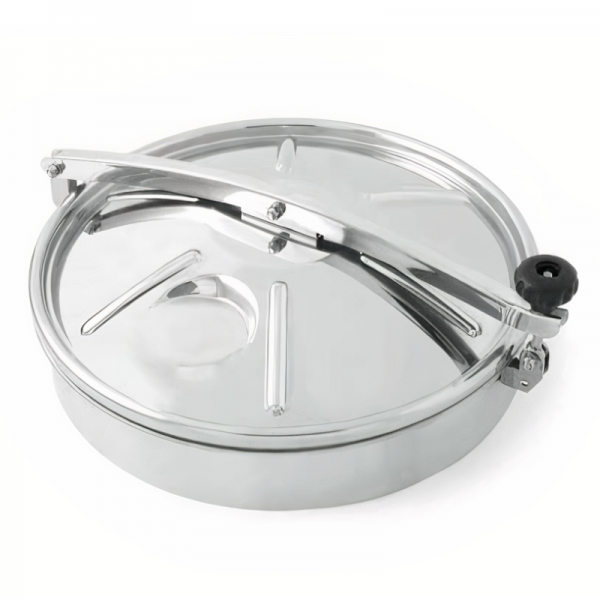

| E50S | 502 | 2 | 1.5 | ||

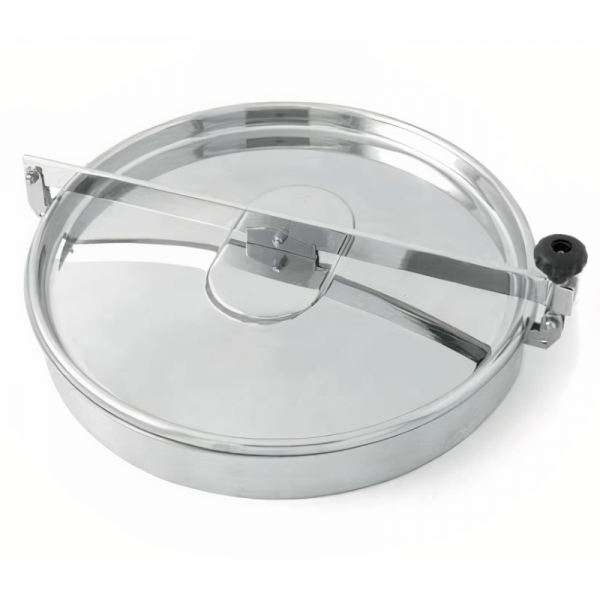

| E60S | 602 | 2 | 1.5 |
Parametry techniczne
| Seria produktowa | Seria E |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-500 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | poniżej DN300 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
