E/P (DN223-DN602)
Круглий люк з нержавіючої сталі серії E/P
Круглі люки з нержавіючої stali серії E/P призначені для монтажу в даху резервуара з нержавіючої сталі. Вони також добре підходять як кришки для менших резервуарів.
Відкидна кришка відкривається назовні, а також її можна відсунути вбік. Широкий діапазон доступних висот монтажних фланців (див. таблицю) дає змогу легко інтегрувати люки цієї серії в ізольовані резервуари з нержавіючої сталі. Круглі люки E/P монтують у резервуарах з нержавіючої сталі, призначених для зберігання різноманітних продуктів, а також у багатьох інших установках.
Застосування люків з нержавіючої сталі серії E/P
Основна сфера застосування цього типу люків — це харчова промисловість, молочна промисловість, виробництво напоїв та алкоголю. Їх також ефективно використовують:
- у переробці овочів і фруктів,
- у косметичній промисловості,
- у біотехнологічній та хімічній промисловості.
Люки серії E/P — це відмінний елемент оснащення безнапірних пристроїв, у конструкції яких необхідно передбачити оглядову кришку. Загалом, люки цього типу можна встановлювати всюди, де їх застосування допускають параметри матеріалів, використаних для їх виготовлення.
| Модель | Діаметр [мм] | H [мм] | S1 [мм] | S2 [мм] | Макс. [бар] |
|---|---|---|---|---|---|
| E22P | 223 | 60 90 150 200 250 300 400 500 |
2 | 1.2 | 0.1 |

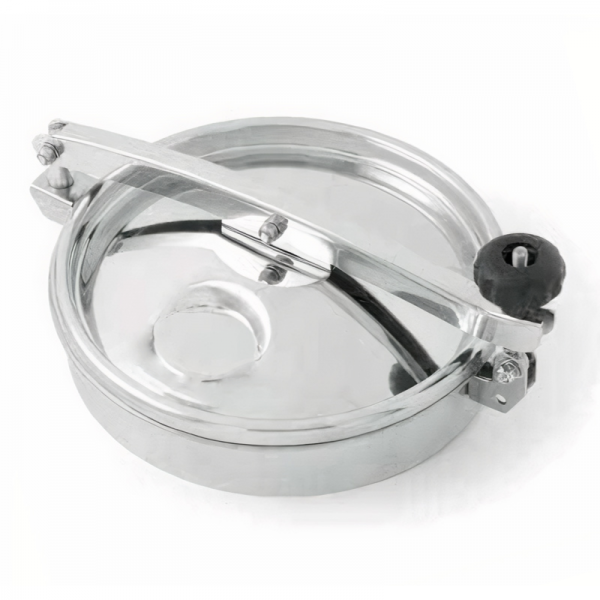

| E30P | 302 | 2 | 1.2 | ||

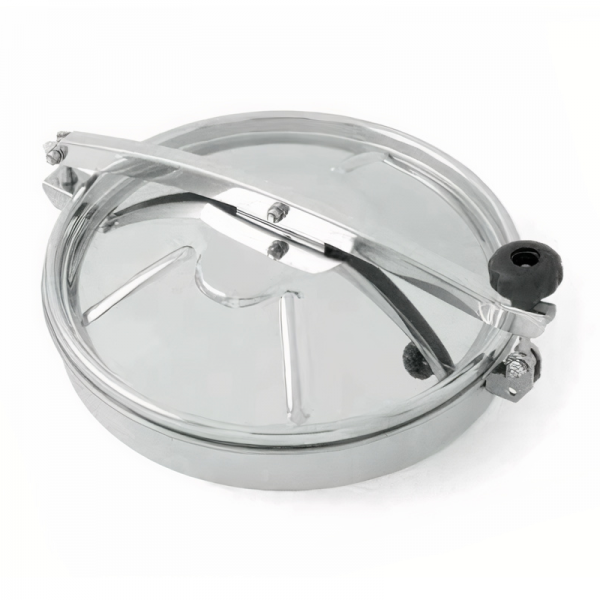

| E40P | 402 | 2 | 1.2 | ||

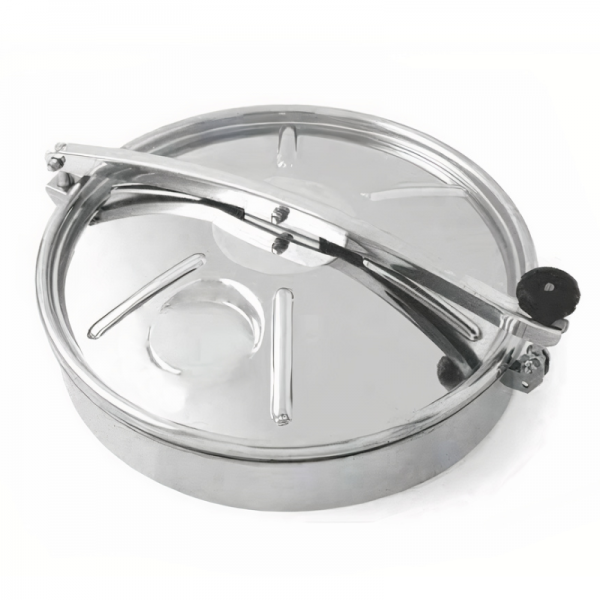

| E50P | 502 | 2 | 1.5 | ||

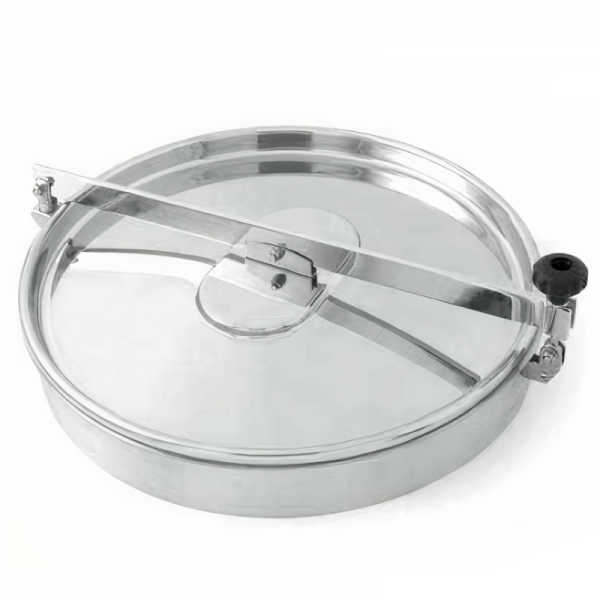

| E60P | 602 | 2 | 1.5 |
Parametry techniczne
| Seria produktowa | Seria E |
|---|---|
| Kształt | Włazy okrągłe |
| Typ | Bezciśnieniowe |
| Wysokość kołnierza (w mm) | 60-500 mm |
| Grubość ścianki kołnierza (w mm) | 2.0 mm |
| Sposób otwierania | Na zewnątrz |
| Wymiar | poniżej DN300 |
| Sposób montażu | w dachu zbiornika |
| Ciśnienie | poniżej 0.5 bar |
| Podciśnienie | nie dotyczy |
| Certyfikat PED | nie |
| Rodzaj stali | AISI 304/304L, AISI 316/316L |
| Materiał uszczelnienia | EPDM, NBR, Silikon, Viton |
| Materiał pokrętła | Tworzywo sztuczne, INOX |
